TA15鈦合金名義成分為T(mén)i-6.5Al-2Zr-1Mo-1V，主要強(qiáng)化機(jī)制是Al元素的固溶強(qiáng)化，屬于高Al當(dāng)量的近α型鈦合金。該合金既具有α型鈦合金高溫性能良好、組織穩(wěn)定、可焊性好等優(yōu)點(diǎn)，又具備α+B/型鈦合金良好的力學(xué)性能、工藝塑性和耐熱性。因此，被廣泛運(yùn)用于汽車(chē)工業(yè)、石油化工、生物醫(yī)療和航空航天等領(lǐng)域。

熱處理工藝能夠提高材料綜合性能、改善切削加工性能和消除殘余應(yīng)力等，因而被廣泛用于生產(chǎn)熱作模具鋼、鎳基合金、鋁合金和鈦合金等領(lǐng)域。目前，針對(duì)TA15合金的熱處理工藝、微觀組織和綜合性能之間關(guān)系的研究是相關(guān)領(lǐng)域的熱點(diǎn)問(wèn)題之一，如呂逸帆等發(fā)現(xiàn)在940℃退火處理后，TA15合金的微觀組織為初生α相+片狀次生α相+β相，兼具1026MPa的抗拉強(qiáng)度和48J.cm?2的沖擊韌性；盧凱凱等研究表明當(dāng)熱處理工藝為975℃×1h/WC(Watercooling)+850℃×2h/AC(Aircooling)時(shí)，TA15合金具有良好的強(qiáng)韌性匹配，其微觀組織由初生等軸α相、片狀α相和β轉(zhuǎn)變組織組成；張旺鋒等研究發(fā)現(xiàn)TA15合金在1020℃的β熱處理后得到的片狀組織力學(xué)性能均低于兩相區(qū)熱處理得到的三態(tài)組織，但片狀組織的斷裂韌性、疲勞裂紋擴(kuò)展速率優(yōu)于三態(tài)組織。隨著鈦合金服役環(huán)境的愈加復(fù)雜惡劣，其相對(duì)較差的摩擦磨損性能也在一定程度上限制了合金的廣泛應(yīng)用，而針對(duì)TA15合金熱處理工藝對(duì)耐磨性能影響方面的研究工作卻鮮有報(bào)道。因此，本文研究了退火熱處理、雙重?zé)崽幚砗挺聼崽幚?種不同熱處理工藝對(duì)TA15合金微觀組織、力學(xué)性能和耐磨性的影響規(guī)律，探討了工藝、組織和性能之間的關(guān)聯(lián)機(jī)制，旨在為T(mén)A15合金熱處理工藝的選擇提供理論基礎(chǔ)和試驗(yàn)依據(jù)。

1、試驗(yàn)材料及方法

1.1試驗(yàn)原料

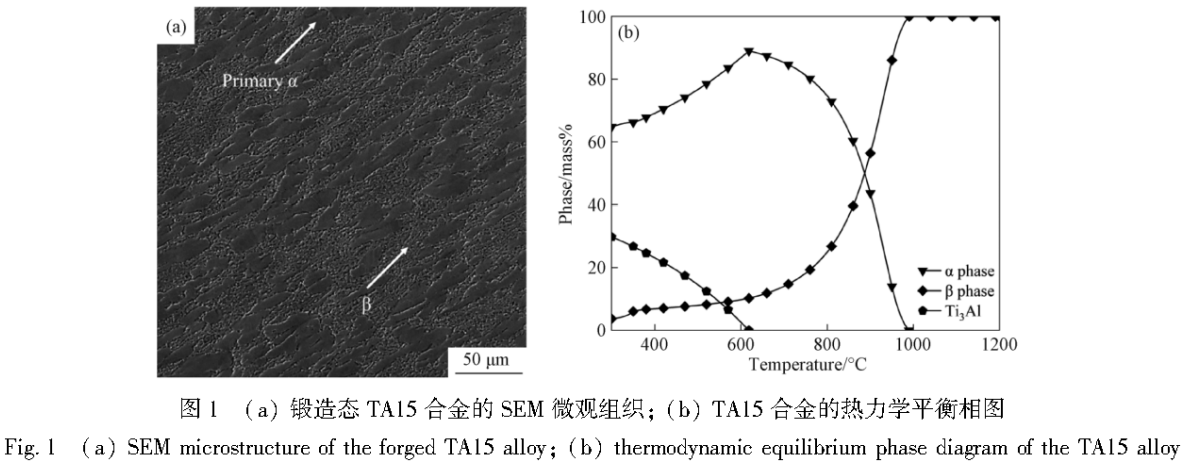

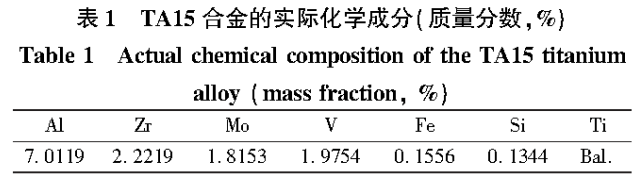

試驗(yàn)材料為鍛造態(tài)TA15合金，采用XRF-1800型X射線熒光光譜儀測(cè)試其實(shí)際化學(xué)成分，結(jié)果如表1所示。利用JEOLJSM-7800F場(chǎng)發(fā)射掃描電鏡(FESEM)和ImageJ軟件對(duì)合金初始微觀組織進(jìn)行統(tǒng)計(jì)分析，如圖1(a)所示，其微觀組織由69.4%的初生α相和30.6%的β轉(zhuǎn)變基體構(gòu)成。使用JmatPro軟件計(jì)算并繪制出合金的熱力學(xué)平衡相圖，如圖1(b)所示，其相變點(diǎn)約為990℃，與相關(guān)文獻(xiàn)報(bào)道相吻合。

1.2試驗(yàn)方案

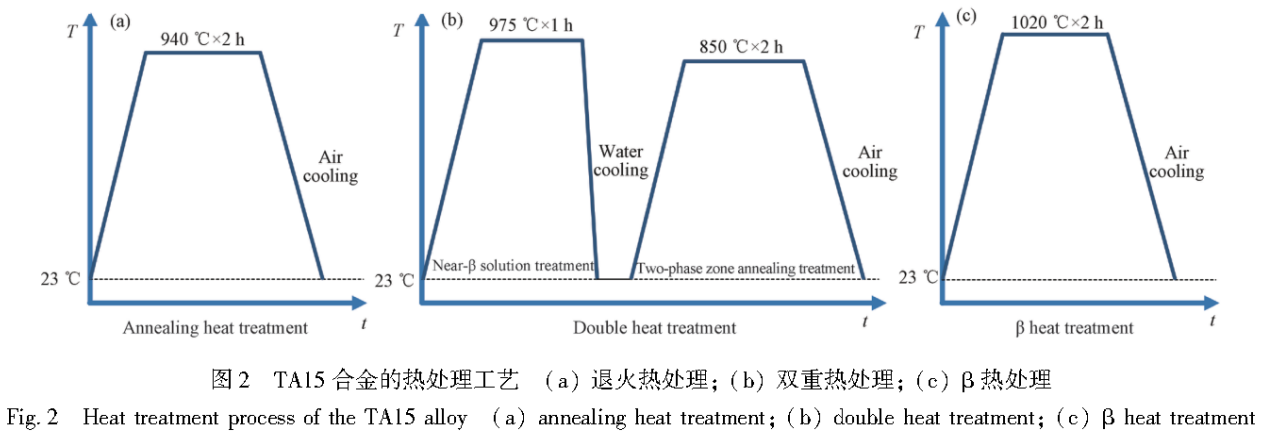

使用KF-1200箱式熱處理爐對(duì)TA15合金進(jìn)行退火熱處理、雙重?zé)崽幚砗挺聼崽幚?，其熱處理工藝制度如圖2所示。再對(duì)原始態(tài)和熱處理態(tài)的TA15合金進(jìn)行微觀組織觀察：首先對(duì)樣品表面進(jìn)行機(jī)械研磨，然后利用IT6300直流電源進(jìn)行電解拋光，拋光液為34%正丁醇+6%高氯酸+60%甲醇，拋光溫度為-20℃，拋光電壓為15V拋光時(shí)間為60s。最后進(jìn)行腐蝕，腐蝕劑為Kroll試劑，成分為10%氫氟酸+20%硝酸+70%純凈水，腐蝕時(shí)間為10s。

根據(jù)GB/T228.1-2021《金屬材料拉伸試驗(yàn)第1部分：室溫試驗(yàn)方法》要求，分別在4種狀態(tài)的TA15合金材料中取長(zhǎng)寬為45mm×10mm、標(biāo)距為18mm、厚度為2mm的常溫拉伸試樣，并利用DDL100型電子萬(wàn)能試驗(yàn)機(jī)進(jìn)行常溫拉伸試驗(yàn)，拉伸速率為1mm/min，每組平行測(cè)試3個(gè)試樣，取平均值以減小誤差。根據(jù)GB/T229-2020《金屬材料夏比擺錘沖擊試驗(yàn)方法》要求，分別在4種狀態(tài)的TA15合金材料中取10mm×10mm×55mm且具有V型缺口的沖擊試樣，并利用NI150金屬擺錘沖擊試驗(yàn)機(jī)測(cè)量沖擊吸收功，每組平行測(cè)試3個(gè)試樣，取平均值以減小誤差。根據(jù)GB/T23604-2009《鈦及鈦合金產(chǎn)品力學(xué)性能試驗(yàn)取樣方法》要求，分別在4種狀態(tài)的TA15合金材料中取10mm×10mm×10mm的硬度試樣，并利用YQ81C型維氏硬度計(jì)測(cè)量微觀硬度，每組測(cè)試7個(gè)點(diǎn)，加載載荷為0.1kg，加載時(shí)間為10s，去除最大值和最小值，再取平均值作為最終硬度。

利用THT07-135型摩擦磨損試驗(yàn)機(jī)進(jìn)行磨損試驗(yàn)，為便于利用光學(xué)輪廓儀成像得到數(shù)據(jù)，對(duì)樣品表面進(jìn)行噴金以增強(qiáng)樣品的反光性，在室溫(25℃)和高溫(500℃)下對(duì)鈦合金進(jìn)行摩擦磨損性能測(cè)試，試樣尺寸為Φ(24.5~24.8)mm×(8.1~8.15)mm，每個(gè)參數(shù)平行測(cè)試兩組，取平均值以減小誤差。其他試驗(yàn)條件：摩擦?xí)r間為30min，摩擦速度為1000r/min，摩擦行程為圓周運(yùn)動(dòng)直徑12.25mm。摩擦氣氛為大氣氣氛，摩擦副類(lèi)型為點(diǎn)接觸，點(diǎn)接觸尺寸為直徑6mm，對(duì)磨球材料為Al?O?。摩擦因數(shù)為整個(gè)滑動(dòng)過(guò)程的平均值，由摩擦試驗(yàn)機(jī)自動(dòng)記錄。比磨損率K按公式(1)計(jì)算；

K=ΔV/(F×S)(1)

式中：ΔV為磨損體積；F為外加載荷，取10N；S為總滑行距離，取1155m。

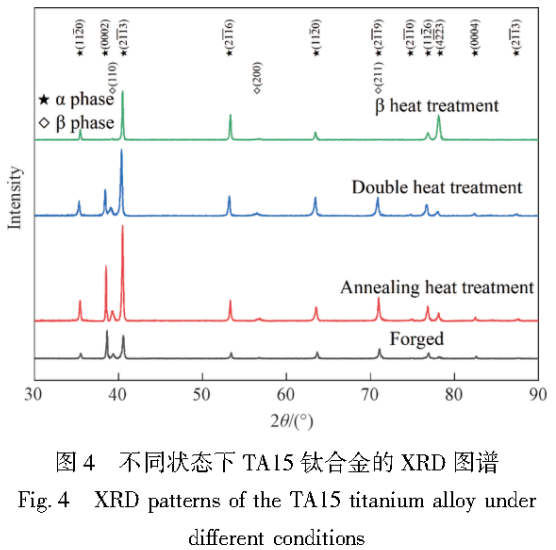

使用JSM-7800F型場(chǎng)發(fā)射掃描電鏡(SEM)拍攝TA15腐蝕后的微觀組織，所用加速電壓為20kV；利用D/MAX2500型X射線衍射儀對(duì)經(jīng)砂紙打磨、機(jī)械拋光后的試樣進(jìn)行物相分析。X射線管選用特征波長(zhǎng)為0.1542nmCu靶，掃描步長(zhǎng)4°/min，衍射角范圍30°~90°。

2、結(jié)果與討論

2.1微觀組織分析

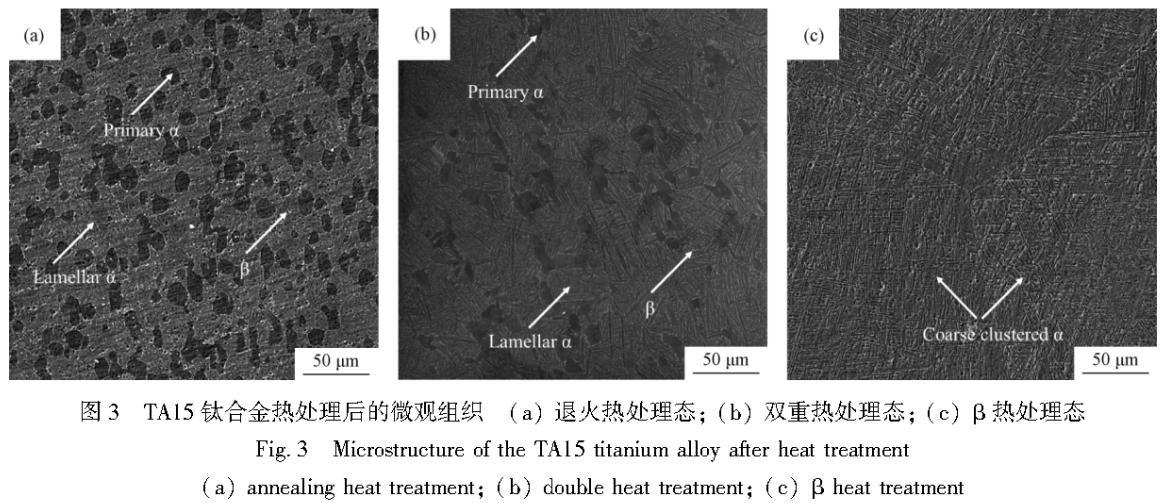

圖3為T(mén)A15鈦合金熱處理后的微觀組織。如圖3(a)所示，退火熱處理態(tài)組織由32.3%的初生α、編織交錯(cuò)的片狀α和少量的β轉(zhuǎn)變基體組成；如圖3(b)所示，雙重?zé)崽幚響B(tài)組織的組分沒(méi)有變化，但相較于退火態(tài)組織，其初生α含量由32.3%下降至15.6%同時(shí)片狀α組織大幅增多。一方面雙重?zé)崽幚淼牡谝恢亟鹿倘芴幚頊囟容^高，更接近TA15鈦合金相變點(diǎn)990℃，進(jìn)一步促進(jìn)了初生α相向片狀α相轉(zhuǎn)變，同時(shí)采用水淬的冷卻工藝，冷速較快，導(dǎo)致片狀α層片厚度變小，因此其綜合性能更好；另一方面第二重兩相區(qū)退火熱處理使部分初生α相球化溶解，從而導(dǎo)致其含量降低。如圖3(c)所示，β熱處理在相變點(diǎn)溫度以上的β相區(qū)進(jìn)行，由于TA15鈦合金中Mo等β相穩(wěn)定元素含量較低，空冷后β相發(fā)生相變轉(zhuǎn)變?yōu)榇执蠹鵂瞀料啵员Ａ袅嗽嫉摩麓缶Ы?，形成了典型的魏氏組織。相較于退火熱處理，隨著熱處理溫度的升高，初生α相完全消失，晶粒尺寸顯著增大。從圖4不同狀態(tài)TA15鈦合金的XRD圖譜可看出，退火熱處理和雙重?zé)崽幚砗螅龔?qiáng)峰的強(qiáng)度均有所增加；β熱處理后，初始組織中的α相(0002)晶面和(2119)晶面以及β相(110)晶面和(211)晶面消失，但仍有少量的β相殘余。

2.2力學(xué)性能分析

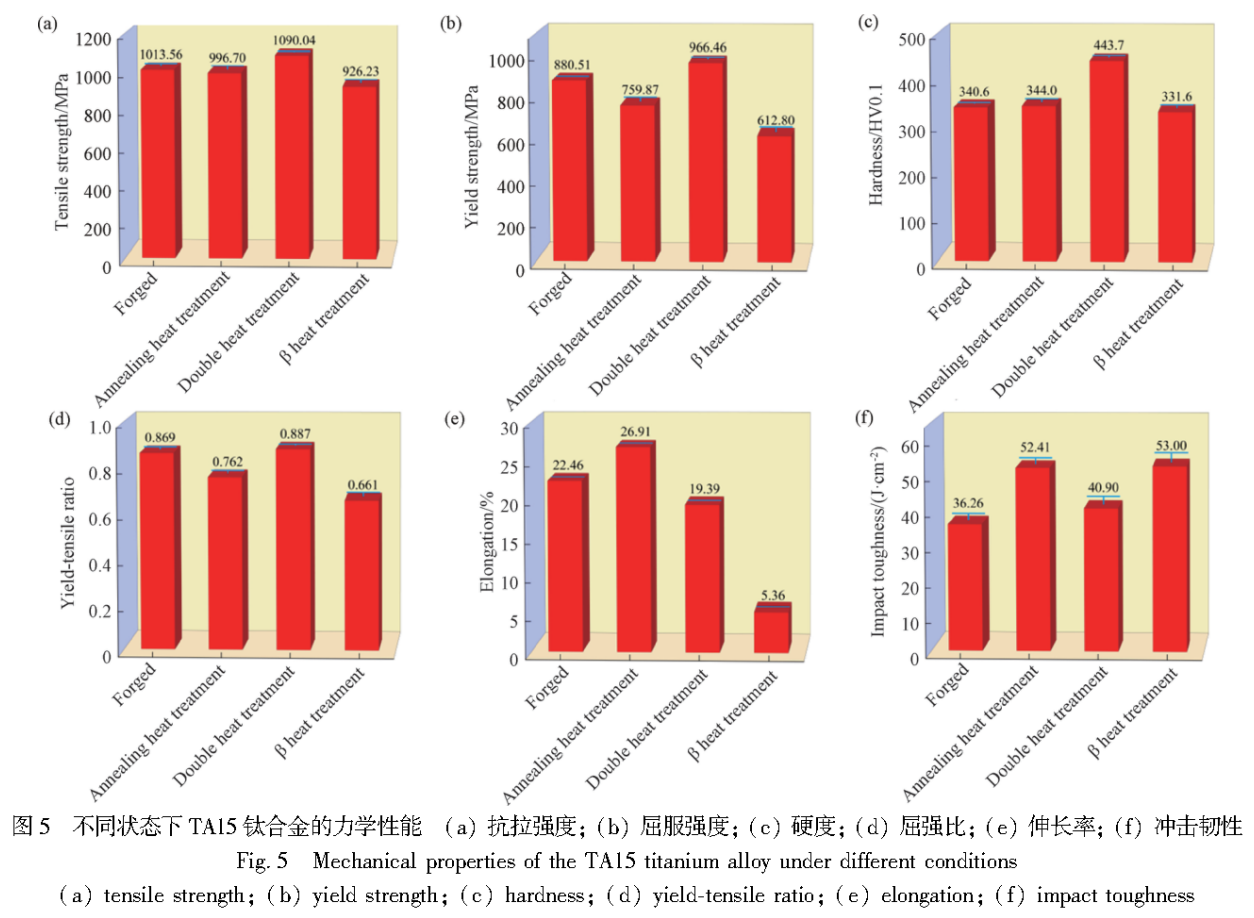

圖5對(duì)比了不同狀態(tài)下TA15鈦合金的力學(xué)性能。由圖5可見(jiàn)，雙重?zé)崽幚響B(tài)的抗拉強(qiáng)度為1090.04MPa、屈服強(qiáng)度為966.46MPa、硬度為443.7HV0.1，屈強(qiáng)比為0.887，均為4種狀態(tài)下合金的最佳力學(xué)性能。這主要是因?yàn)殡p重?zé)崽幚響B(tài)下合金可獲得三態(tài)組織，其中，初生α相僅占15.6%，而片狀α相占比很高。初生α相晶界是裂紋萌生和擴(kuò)展的通道，其含量越少越不容易發(fā)生斷裂。相比之下，裂紋在片狀α相的擴(kuò)展和其方向有關(guān)。若方向一致，裂紋可直接從片狀α相中間縫隙通過(guò)；若方向不一致，裂紋則需穿過(guò)或繞過(guò)片狀α相，產(chǎn)生明顯的停滯效應(yīng)或被迫改變方向。此外，片狀α相大都雜亂無(wú)章地編織交錯(cuò)在一起，能夠較好地抑制裂紋的萌生與擴(kuò)展。同時(shí)，彌散析出的片狀α相對(duì)可動(dòng)位錯(cuò)具有釘扎作用，有效提高了合金的強(qiáng)度與硬度。雙重?zé)崽幚響B(tài)合金的伸長(zhǎng)率為19.39%，塑性良好。密排六方的初生α相能夠協(xié)調(diào)變形，因此鍛造態(tài)和退火熱處理態(tài)合金的塑性更為優(yōu)異。片狀α相一方面降低初生α相間的平均自由程，減小滑移帶間距，降低位錯(cuò)塞積的概率；另一方面，雙重?zé)崽幚響B(tài)的片狀α相片層寬度更小，能夠小幅提高合金的塑性，同時(shí)保持足夠強(qiáng)度?？紤]初生α相和片狀α相的綜合作用，退火熱處理態(tài)合金的塑性最佳，伸長(zhǎng)率為26.91%。而β熱處理態(tài)合金的伸長(zhǎng)率僅為5.36%，可歸因于粗大的魏氏體組織使塑性顯著降低。

此外，雙重?zé)崽幚響B(tài)合金的沖擊韌性也達(dá)到了40.90J.cm?2。這主要是因?yàn)槠瑺瞀料嗄苡行D(zhuǎn)裂紋和延長(zhǎng)斷裂路徑，從而提高沖擊韌性，優(yōu)于鍛造態(tài)合金。相比而言，在退火熱處理態(tài)合金中，初生α相含量相對(duì)較高，易于裂紋生長(zhǎng)。而且體心立方的β基體含量較高，晶界和相界等裂紋易萌生生長(zhǎng)的地方較少，因此沖擊韌性也達(dá)到了52.41J.cm?2。β熱處理態(tài)合金的晶粒大晶界少，即裂紋萌生和擴(kuò)展的通道相對(duì)較少，同時(shí)集束狀α相也能有效抵御裂紋的延伸，導(dǎo)致韌性優(yōu)異高達(dá)53.00J.cm?2。

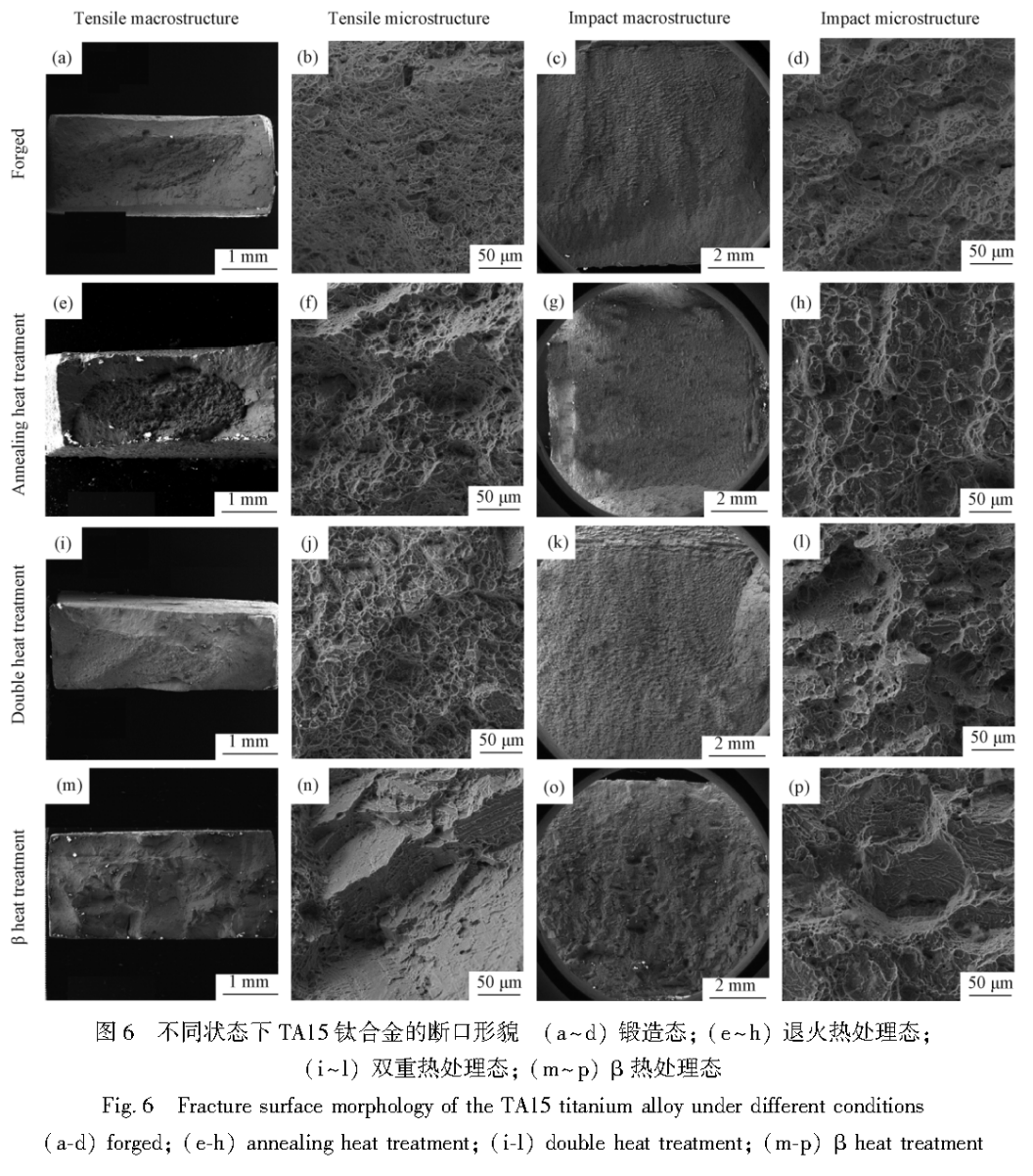

圖6為不同狀態(tài)下TA15鈦合金的拉伸和沖擊斷口形貌。退火熱處理態(tài)、雙重?zé)崽幚響B(tài)和β熱處理態(tài)的拉伸斷口微觀形貌均由典型的韌窩和白色撕裂棱組成，說(shuō)明其斷裂方式為韌性斷裂。此外，退火熱處理態(tài)宏觀斷口心部為灰暗的纖維區(qū)，邊緣區(qū)域則是白亮的剪切唇和放射區(qū)，產(chǎn)生了明顯的塑性變形，是典型的“杯錐形”形貌。相較于鍛造態(tài)和雙重?zé)崽幚響B(tài)，退火熱處理態(tài)的韌窩更大更深，白色撕裂棱也更為明顯，表面起伏更大，因此其塑性最好。而β熱處理態(tài)拉伸斷口以解理臺(tái)階狀花紋為主，呈現(xiàn)出典型的脆性斷裂特征，其宏觀斷口較為平直，無(wú)纖維區(qū)特征，無(wú)明顯頸縮現(xiàn)象，斷面收縮率較小，這也符合前文所述的低伸長(zhǎng)率結(jié)果。

沖擊斷口微觀形貌顯示，退火熱處理態(tài)合金在沖擊斷裂時(shí)存在明顯韌窩和撕裂棱，且相較于鍛造態(tài)和雙重?zé)崽幚響B(tài)，韌窩尺寸更大更圓潤(rùn)，深度更深，說(shuō)明其韌性更好。雙重?zé)崽幚響B(tài)合金斷口呈現(xiàn)高低起伏的形貌，這是因?yàn)榇罅科瑺瞀料嘧璧K了裂紋的擴(kuò)展與蔓延，延長(zhǎng)和彎折了擴(kuò)展路徑。鍛造態(tài)合金斷口有較多細(xì)小的孔洞，表明穿晶韌性斷裂是其主要斷裂機(jī)制。β熱處理態(tài)合金斷口呈現(xiàn)出河流狀花樣和解理臺(tái)階的特征，可觀察到大量白色細(xì)小曲折的裂紋擴(kuò)展紋路。說(shuō)明其裂紋擴(kuò)展路徑長(zhǎng)，沖擊韌性優(yōu)異。此時(shí)的微觀組織為粗大的片狀集束α組織，能夠有效地抑制沖擊時(shí)裂紋的擴(kuò)展。綜上所述，拉伸和沖擊斷口宏微觀形貌特點(diǎn)與強(qiáng)塑韌性變化規(guī)律基本保持一致。

2.3摩擦磨損性能分析

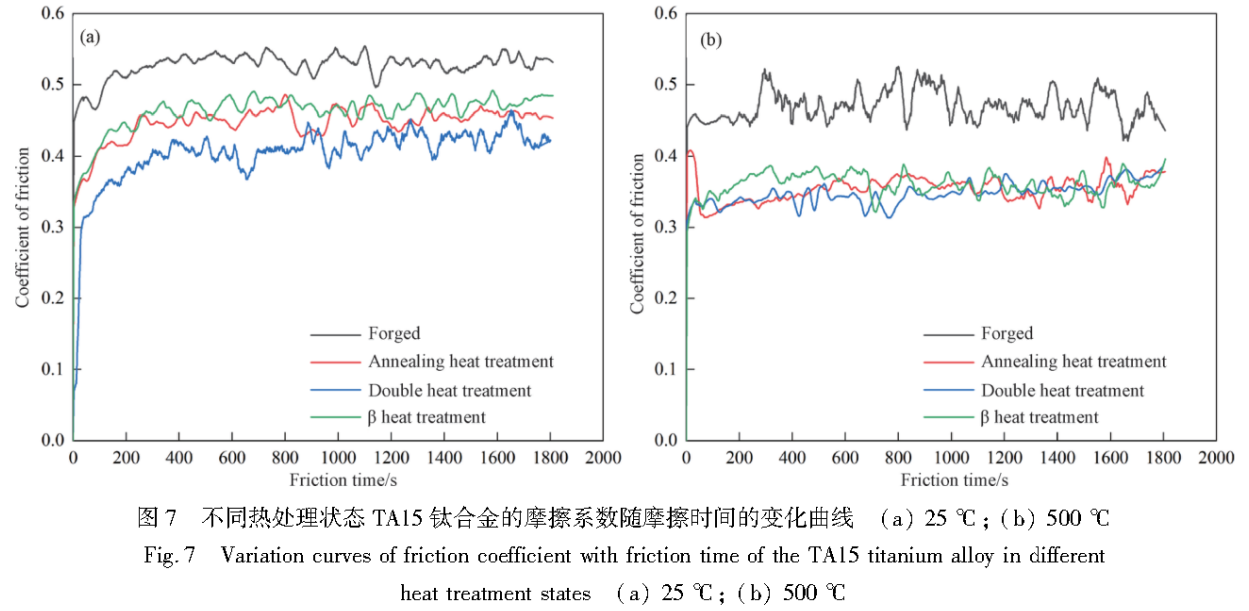

圖7為室溫和高溫條件下不同狀態(tài)TA15鈦合金的摩擦系數(shù)隨摩擦?xí)r間的變化規(guī)律。在25℃條件下，鍛造態(tài)、退火熱處理態(tài)、雙重?zé)崽幚響B(tài)和β熱處理態(tài)合金的平均摩擦系數(shù)分別為0.4704、0.3543、0.3479和0.3603。其中，鍛造態(tài)TA15合金的摩擦系數(shù)曲線波動(dòng)較大，這是因?yàn)槟p后有部分磨屑脫落到磨痕中，對(duì)磨損有一定的潤(rùn)滑作用，而TA15合金基底又相對(duì)耐磨，因此曲線波動(dòng)較大。對(duì)于其他3種熱處理狀態(tài)的合金，雙重?zé)崽幚響B(tài)具有最小的摩擦系數(shù)，耐磨性最好。這是因?yàn)橐环矫婢幙椊诲e(cuò)的片狀α相對(duì)可動(dòng)位錯(cuò)具有釘扎作用，且較小的片間距也有效提高了塑性變形的抗力，導(dǎo)致磨削球更難壓入和轉(zhuǎn)動(dòng)；另一方面，其硬度高達(dá)443.7HV0.1，微觀上原子間的結(jié)合力越強(qiáng)，原子被外力剝離的可能性越低，因此抵御磨損的能力越強(qiáng)，綜上所述，雙重?zé)崽幚響B(tài)合金的耐磨性最佳，摩擦系數(shù)整體水平變化規(guī)律為：鍛造態(tài)>β熱處理態(tài)>退火熱處理態(tài)>雙重?zé)崽幚響B(tài)。在500℃條件下，鍛造態(tài)、退火熱處理態(tài)、雙重?zé)崽幚響B(tài)和β熱處理態(tài)合金的平均摩擦系數(shù)分別為0.5270、0.4468、0.4046和0.4630。與25℃的摩擦系數(shù)變化規(guī)律相比，500℃的規(guī)律與之類(lèi)似，但摩擦系數(shù)的整體水平相較較高，這是因?yàn)樵诟邷貤l件下TA15合金發(fā)生了動(dòng)態(tài)回復(fù)，具有明顯的軟化作用，抵抗磨損的能力減弱，摩擦系數(shù)增大。

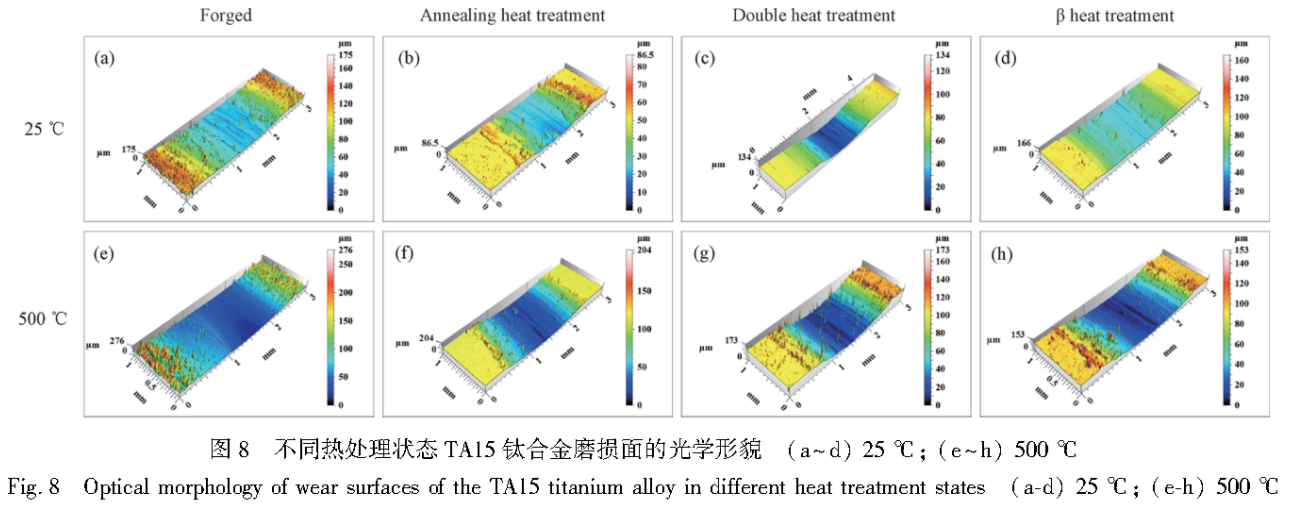

圖8為室溫和高溫條件下不同狀態(tài)TA15鈦合金磨損面的光學(xué)形貌。在25℃條件下，鍛造態(tài)、退火熱處理態(tài)、雙重?zé)崽幚響B(tài)和β熱處理態(tài)合金的最大磨痕深度分別為74.2、51.0、34.6和55.9μm，磨損體積分別為9.94×10?、2.57×10?、1.78×10?和6.77x10?μm3。如前所述，雙重?zé)崽幚響B(tài)的三態(tài)組織主要由片間距小的片狀α相組成，具有較大的變形抗力，導(dǎo)致Al?O?，磨削球更難壓入，因此最大磨痕深度最小。在500℃條件下，鍛造態(tài)、退火熱處理態(tài)、雙重?zé)崽幚響B(tài)和β熱處理態(tài)合金的最大磨痕深度分別為116、101、96.9和104μm，磨損體積分別為1.63×10?、7.32×10?、6.44×10?和9.07×10?μm3。與25℃條件下的規(guī)律類(lèi)似，雙重?zé)崽幚響B(tài)合金的最大磨痕深度最小。值得注意的是，500℃下其磨痕深度與退火熱處理態(tài)和β熱處理態(tài)較為接近，這主要可歸因于高溫條件下動(dòng)態(tài)回復(fù)產(chǎn)生的軟化作用削弱了片狀α相抵抗形變的能力，因此磨痕深度較為接近。

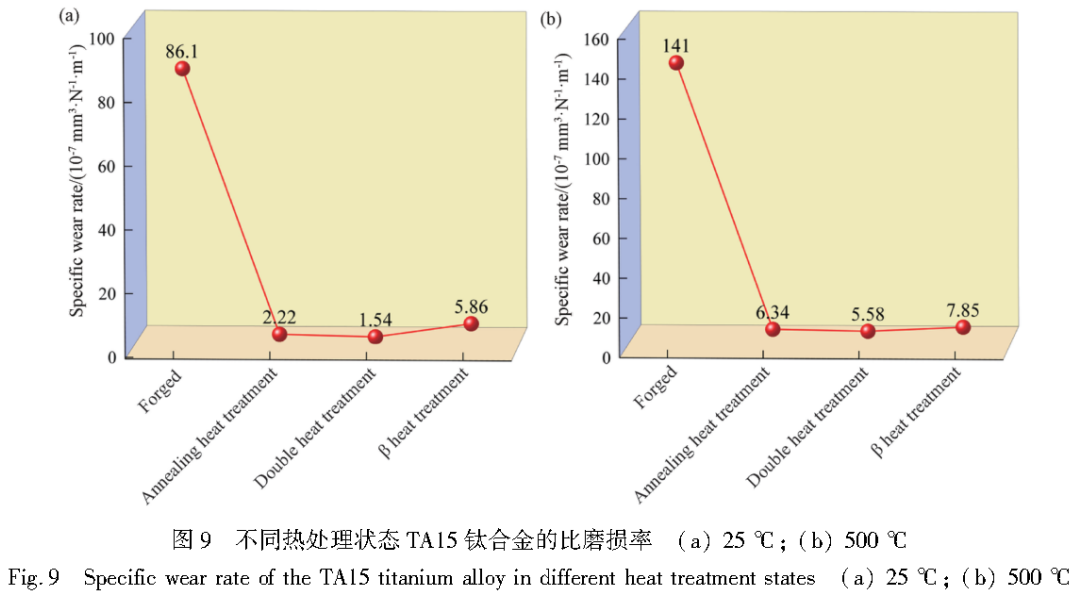

由比磨損率計(jì)算公式得到室溫和高溫條件下不同狀態(tài)TA15鈦合金的比磨損率，如圖9所示。在25℃條件下，鍛造態(tài)TA15合金的比磨損率為8.61×10??mm3.N?1.m?1遠(yuǎn)高于退火熱處理態(tài)、雙重?zé)崽幚響B(tài)和β熱處理態(tài)的2.22×10??、1.54×10??和5.86×10??mm3.N?1.m?1。由此可見(jiàn)，熱處理后生成的片狀α相和集束狀α相，有效降低了TA15合金的磨損率，從而大幅提高其耐磨性。而雙重?zé)崽幚響B(tài)合金由于含有大量的片狀α相，導(dǎo)致其磨損率低于其他熱處理態(tài)。在500℃條件下，鍛造態(tài)TA15合金的比磨損率為1.41×10??mm3.N?1.m?1，遠(yuǎn)高于退火熱處理態(tài)、雙重?zé)崽幚響B(tài)和β熱處理態(tài)的6.34×10??、5.58×10??和7.85×10??mm3.N?1.m?1。與25℃類(lèi)似，500℃時(shí)雙重?zé)崽幚響B(tài)磨損率依然最低，但相較25℃，比磨損率有所提升，這是因?yàn)楦邷貤l件下發(fā)生動(dòng)態(tài)回復(fù)，有較強(qiáng)的軟化作用，TA15更易磨損失效。

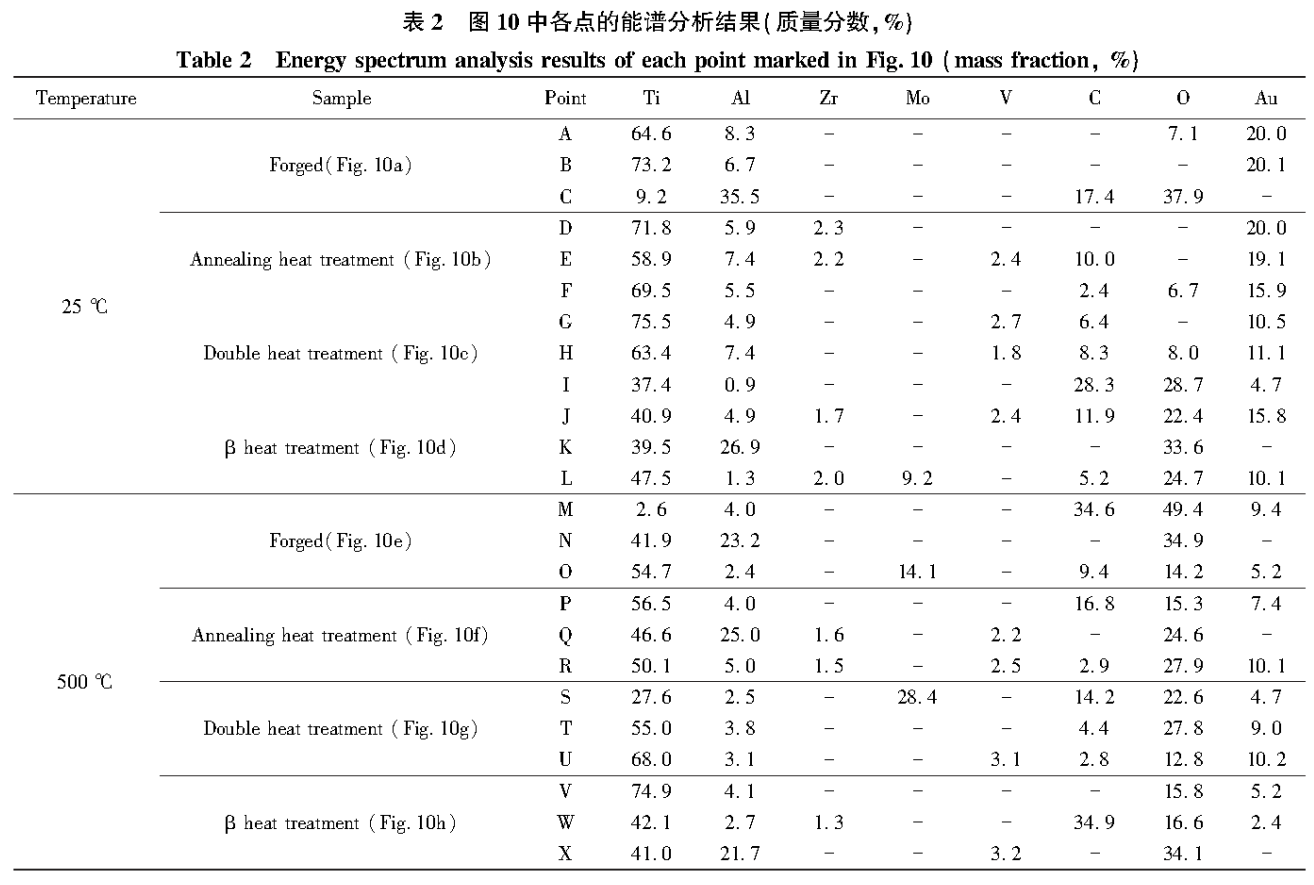

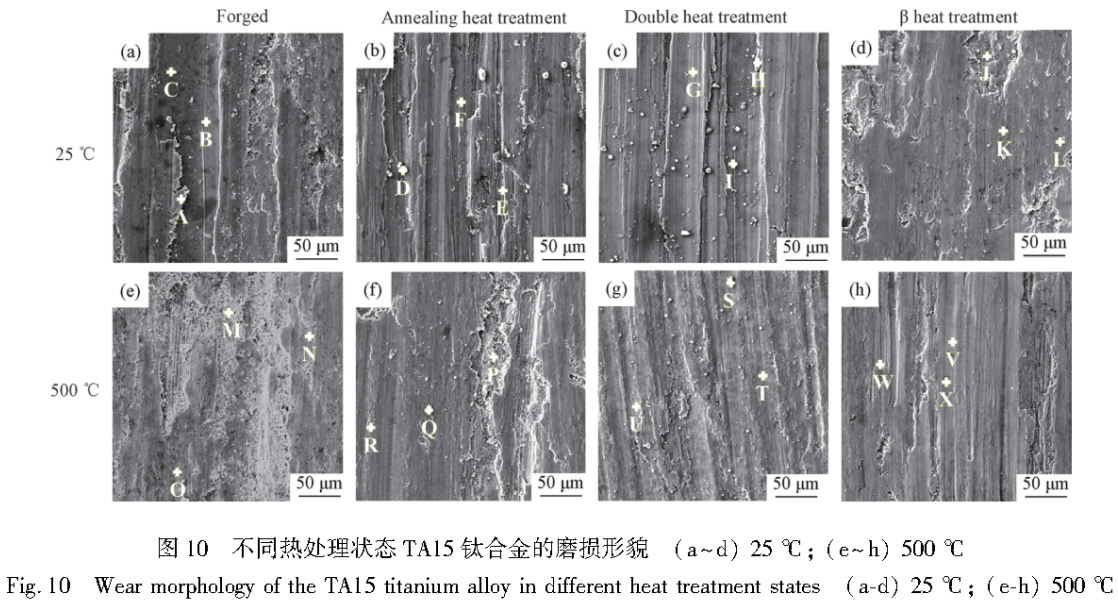

圖10為室溫和高溫條件下不同狀態(tài)TA15鈦合金的磨損形貌。在25℃條件下，鍛造態(tài)合金的磨損機(jī)理主要為磨粒磨損和粘著磨損。磨粒磨損的機(jī)制主要以擠壓剝落機(jī)制為主，輔以少量的微切削機(jī)制，從圖10(a)可以觀察到明顯的分層和撕裂痕跡，并伴有少量磨屑，是典型的犁耕和切割特征。圖10(a)中C點(diǎn)磨粒的能譜分析結(jié)果顯示，相較于A點(diǎn)和B點(diǎn)，其A1和0元素含量分別高達(dá)35.5%和37.9%，而Ti含量較少，且Au含量為零。說(shuō)明該金屬顆粒來(lái)自外界，這是因?yàn)锳l?O?，對(duì)磨球與基體發(fā)生金屬黏著，在磨損過(guò)程中Al?O?，顆粒被破壞，并轉(zhuǎn)移到基體上，是典型的粘著磨損。退火熱處理與雙重?zé)崽幚響B(tài)TA15鈦合金的磨損形式主要以磨粒磨損為主，形貌中出現(xiàn)了明顯的機(jī)械犁削和切割撕裂痕跡，主要機(jī)制為微切削和擠壓剝落。圖10(b)中D點(diǎn)和圖10(c)中I點(diǎn)等磨粒中Al、0元素含量均屬于正常水平，遠(yuǎn)低于圖10(a)中的C點(diǎn)。β熱處理態(tài)TA15鈦合金的磨損形式為粘著磨損，存在大片黏著撕裂和分層的痕跡，同時(shí)還能觀察到少量的剝落坑。此外，圖10(d)中K點(diǎn)磨屑成分具有Al、O元素含量高而Au元素含量為0的特點(diǎn)，這是發(fā)生粘著磨損的重要證據(jù)。

與之相比，500℃條件下不同狀態(tài)TA15鈦合金的磨痕更寬，犁溝更深、更密，可歸因于高溫下動(dòng)態(tài)回復(fù)產(chǎn)生的軟化作用，導(dǎo)致犁溝深而密。此外，高溫氧化使得各特征點(diǎn)的氧含量都較高。從圖10(e)可以明顯觀察到灰白色的高溫氧化痕跡，如圖中M點(diǎn)的能譜所示，其氧含量高達(dá)49.4%；N點(diǎn)顆粒不含Au元素，但含有較高的Al元素，證明其為Al?O?球轉(zhuǎn)移的磨屑。因此，鍛造態(tài)TA15鈦合金的磨損機(jī)制為氧化磨損和粘著磨損。圖10(f)中同樣存在分層和撕裂痕跡，但與室溫條件不同的是，層狀邊緣為灰白色。此外，圖10(f)中Q點(diǎn)顆粒的元素特征與圖10(e)中N點(diǎn)類(lèi)似，因此退火態(tài)TA15鈦合金磨損機(jī)制為磨粒磨損、氧化磨損和粘著磨損。圖10(g)中存在明顯的犁溝和剝落層，表現(xiàn)出磨粒磨損中微切削和擠壓剝落的典型特征，同時(shí)T點(diǎn)的氧含量遠(yuǎn)超圖10(c)中G點(diǎn)，因此雙重?zé)崽幚響B(tài)的TA15磨損機(jī)制主要為磨粒磨損和氧化磨損。與圖10(g)不同的是，圖10(h)中還存在粘著磨損特征點(diǎn)X，因而β熱處理態(tài)TA15的磨損機(jī)制為磨粒磨損、氧化磨損和粘著磨損。

3、結(jié)論

1)鍛造態(tài)TA15微觀組織由69.4%初生α相和30.6%β轉(zhuǎn)變基體構(gòu)成；退火熱處理態(tài)組織為32.3%初生α、編織交錯(cuò)的片狀α和少量的β轉(zhuǎn)變基體組成的三態(tài)組織；雙重?zé)崽幚響B(tài)組織為15.6%初生α、編織交錯(cuò)的片狀α和少量的β轉(zhuǎn)變基體組成的三態(tài)組織；β熱處理態(tài)組織由集束狀α和殘留的β大晶界構(gòu)成；

2)雙重?zé)崽幚響B(tài)強(qiáng)韌匹配最佳，抗拉強(qiáng)度為1090.04MPa，硬度為443.7HV0.1，沖擊韌性為40.90J.cm?2伸長(zhǎng)率為19.39%，其組織中較高含量編織交錯(cuò)片間距小的片狀α相，既能起到釘扎作用，提高強(qiáng)度與硬度，又能阻礙裂紋的擴(kuò)展與蔓延，同時(shí)也能降低位錯(cuò)塞積的概率；

3)雙重?zé)崽幚響B(tài)耐磨性最佳，當(dāng)摩擦磨損溫度為25和500℃時(shí)，摩擦系數(shù)分別為0.3479和0.4046，最大磨痕深度為34.6和96.9um，比磨損率分別為1.54×10??和5.58×10??mm3.N?1.m?1其磨損機(jī)理室溫為磨粒磨損，高溫為磨粒磨損和氧化磨損。

參考文獻(xiàn)

[1] 蔡潔瓊.Ti-6Al-4V 鈦合金微動(dòng)磨損中微裂紋的研究 [D]. 蘭州：蘭州理工大學(xué)，2017. CAI Jie-qiong. Study on the micro-cracks in fretting wear of Ti-6Al-4V titanium alloy [D]. Lanzhou: Lanzhou University of Techology,2017.

[2] 劉港.TA1 機(jī)械復(fù)合強(qiáng)化層的磨損與高溫氧化行為研究 [D]. 貴陽(yáng)：貴州師范大學(xué)，2023. LIU Gang. Study on wear and high temperature oxidation behavior of TAl mechanical composite reinforced layer [D]. Guiyang: Guizhou Normal University,2023.

[3] 孫威.TiB, 顆粒增強(qiáng) Ti,AINb-TiB, 復(fù)合材料的制備與微觀組織研究 [D]. 秦皇島：燕山大學(xué)，2021. SUN Wei. Study on the preparationand microstructure evolution of TiB2 particles reinforced TizAINb-TiB2 composite [D]. Qinhuangdao: Yanshan University,2021.

[4] 張永剛。骨科植人用各向同性鈦合金板材工藝技術(shù)研究 [D]. 西安：西安建筑科技大學(xué)，2021. ZHANG Yong-gang, Research on process technology of isotropic titanium alloy plate for orthopedics implantation [D] . Xi' an: Xi' an University of Architecture and Technology,2021.

[5] 核 楊宸旭?；诔曄嗫仃嚨拟伜辖饠U(kuò)散焊內(nèi)部缺陷檢測(cè)研究 [D]. 南昌：南昌航空大學(xué)，2022. YANG Chen-xu. Research on internal defect detection of titanium alloy diffusion welding based on ultrasonic phased array [D]. Nanchang: Nanchang Hangkong University,2022.

[6] 解修明.Ti55 合金板材電輔助 V 彎宏微觀成形規(guī)律研究 [D]. 合肥：合肥工業(yè)大學(xué)，2021. XIE Xiu-ming. Study on electrically assisted V-bending macro and micro forming law of Ti55 alloy sheet [D]. Hefei: Hefei University of Technology,2022.

[7] 薛林。噴丸處理對(duì) TA15 鈦合金雙輝等離子 C,N 共滲工藝參數(shù)及性能影響研究 [D]. 南京：南京航空航天大學(xué)，2021. XUE Lin. Effect of shot peening on technological parameters and properties of TA15 titanium alloy by double glow plasma C,N alloying [D] . Nanjing : Nanjing University of Aeronautics and Astronautics,2021.

[8] 郭啟龍。鈦合金線性摩擦焊接頭腐蝕行為與優(yōu)化方法研究 [D]. 北京：北京石油化工學(xué)院，2021. GUO Qi-long, Study of corrosion behaviour and optimization methods for linear friction welded joint of titanium alloys [ DJ. Beijing: Beijing Institute of Petrochemical Technology,2021.

[9] 尚純。激光增材制造 TA15/IN718 雙金屬結(jié)構(gòu)過(guò)渡區(qū)組織與性能研究 [D]. 沈陽(yáng)：沈陽(yáng)工業(yè)大學(xué)，2022. SHANG Chun. Research on microstructures and properties of the transition region in laser additive manufacturing TA15/IN718 bimetallic structure [D] . Shenyang : Shenyang University of Techology ,2022.

[10]李偉。熱力作用對(duì) Ti-14Al-10Nb 合金組織性能的影響 [D]. 銀川：北方民族大學(xué)，2023. LI Wei. Effect of thermal action on microstructure and properties of Ti-14Al-1ONb alloy [D]. Yinchuan: North Minzu University,2023.

[11] 文 鄧運(yùn)來(lái)，張新明。鋁及鋁合金材料進(jìn)展 [J]. 中國(guó)有色金屬學(xué)報(bào)，2019,29 (9):2115-2141. DENG Yun-lai,ZHANG Xin-ming. Development of aluminium and aluminium alloy [JJ. The Chinese Journal of Nonferrous Metals, 2019,29 (9) :2115-2141.

[12] 劉俊伶。熱處理對(duì) 7075 鋁合金微切削表面完整性及耐腐蝕性的影響 [D]. 煙臺(tái)：煙臺(tái)大學(xué)，2023. LIU Jun-ling. Effect of heat treatment on surface integrity and corrosion resistance of 7075 aluminum alloy micromachined [D]. Yantai : Yantai University ,2023.

[13] 張皓，李新戰(zhàn)，韋正鑫，等。焊后熱處理改善管道直焊縫殘余應(yīng)力的數(shù)值模擬研究 [J]. 焊管，2023,46 (9):14-20. ZHANG Hao,LI Xin-zhan, WEI Zheng-xin,et al. Numerical simulation of post-welding heat treatment to improve residual stress in straight weld of pipeline [ J]. Welded Pipe and Tube,2023,46 (9) : 14-20.

[14] 鄭琦，袁飛，杜京倫，等。熱處理對(duì) W-Mo-V 系改進(jìn)型熱作模具鋼組織及力學(xué)性能的影響 [J]. 材料熱處理學(xué)報(bào)，2022,43 (9) : 94-102. ZHENG Qi, YUAN Fei, DU Jing-lun,et al. Effect of heat treatment on microstructure and mechanical properties of W-Mo-V series improved hot work die stel [ J]. Transactions of Materials and Heat Treatment,2022,43 (9) :94-102.

[15]李良慶，程文佳，仲崇迪，等.2 種熱處理工藝對(duì) N07718 鎳基合金力學(xué)及耐蝕性能的影響 [J]. 材料保護(hù)，2024,57 (1):188 -195. LI Liang-qing, CHENG Wen-jia,ZHONG Chong-di, et al. Effects of two heat treatment processes on mechanical properties and corrosion resistance of N07718 nickel-based alloy [J] . Materials Protection,2024,57 (1) : 188-195.

[16] 房洪杰，劉慧，孫杰，等.5xxx 系鋁合金研究現(xiàn)狀及發(fā)展趨勢(shì) [J]. 材料導(dǎo)報(bào)，2023,37 (21):211-220. FANG Hong-jie, LIU Hui,SUN Jie, et al. Research status and development trend of 5xx series aluminum alloys [ JJ. Material Reports,2023,37 (21) :211-220.

[17] 3 王曉亮，楊卿衛(wèi)，李宇露，等。不同退火組織對(duì) TC11 鈦合金動(dòng)態(tài)沖擊性能的影響 [J]. 材料熱處理學(xué)報(bào)，2023,44 (11):92 -100. WANG Xiao-liang, YANG Qing-wei,LI Yu-lu,et al. Effect of different annealing microstructure on dynamic impact properties of TC11 titanium alloy [J] . Transactions of Materials and Heat Treatment ,2023,44 ( 11) :92-100.

[18] 呂逸帆，孟祥軍，李士凱，等。退火熱處理對(duì) TA15 鈦合金組織性能的影響 [J]. 材料開(kāi)發(fā)與應(yīng)用，2009,24 (5):7-11. LU Yi-fan, MENG Xiang-jun, LI Shi-kai, et al. Effects of annealing heat treatment on microstructure and properties of TAI5 titanium alloy [ J]. Development and Application of Materials,2009 ,24 (5) :7-11.

[19] 盧凱凱，周立鵬，段啟輝，等。熱處理工藝對(duì) TA15 鈦合金棒材組織和性能的影響 [J. 鈦工業(yè)進(jìn)展，2018,35 (4):35-39. LU Kai-kai,ZHOU Li-peng,DUAN Qi-hui,et al., Effect of heat treatment process on microstructure and mechanical properties of TA15 titanium alloy bars [ J]. Titanium Industry Progress ,2018,35 (4) :35-39.

[20]盧凱凱，周立鵬，李敏娜，等。強(qiáng)韌化熱處理對(duì) TA15 鈦合金組織和性能的影響 [J]. 材料熱處理學(xué)報(bào)，2020,41 (1):44-49. LU Kai-kai, ZHOU Li-peng, LI Min-na, et al. Effect of strengthening and toughening heat treatment on microstructure and mechanical properties of TA15 titanium alloy [ J]. Transactions of Materials and Heat Treatment,2020,41 (1) :44-49.

[21] 張旺峰，曹春曉，李興無(wú)，等.β 熱處理 TA15 鈦合金對(duì)力學(xué)性能的影響規(guī)律 [J]. 稀有金屬材料與工程，2004 (7):768-770. ZHANG Wang-feng, CAO Chun-xiao, LI Xing-wu,et al. Effect of β heat treatment on mechanical properties of TA15 titanium alloy [J] . Rare Metal Materials and Engineering,2004 (7) :768-770.

[22] 張秋陽(yáng)，丁紅燕，張滿，等。不同滑動(dòng)速度下兩種鈦合金的磨損行為 [J]. 中國(guó)有色金屬學(xué)報(bào)，2019,29 (8):1631-1639. ZHANG Qiu-yang, DING Hong-yan,ZHANG Man, et al. Dry sliding wear behavior of TC4 and TCII alloys at various sliding velocities [ J]. The Chinese Journal of Nonferrous Metals, 2019,29 ( 8) : 1631-1639.

[ 23] 徐媛，向文麗，劉晉豪，等。不同組織 TA15 鈦合金熱壓縮力學(xué)行為研究 [J]. 云南大學(xué)學(xué)報(bào) (自然科學(xué)版),2015,37 (5):733 -739. XU Yuan, XIANG Wen-li, LIU Jin-hao, et al. Research on hot compression mechanical behavior of TA15 titanium alloy with different microstructure [ J] . Journal of Yunnan University (Natural Sciences Edition) ,2015,37 (5) :733-739.

[24] 王海波，趙君文，陶星宇，等。高 Cu 鑄造鋁合金的摩擦磨損性能 [J]. 材料工程，2022,50 (11):109-118. WANG Hai-bo,ZHAO Jun-wen, TAO Xing-yu,et al. Friction and wear properties of cast aluminum alloy with high Cu content [ J]. Journal of Materials Engineering,2022, 50 ( 11) : 109-118.

[25] 王，繆強(qiáng)，梁文萍，等。熱處理對(duì) TA15 鈦合金摩擦磨損性能的影響 [J]. 材料熱處理學(xué)報(bào)，2015,36 (S1):91-95. WANG Fang, LIAO Qiang, LIANG Wen-ping, et al. Effect of heat treatment on tribological properties of TA15 alloy [J]. Transactions of Materials and Heat Treatment,2015,36 ( S1) :91-95.
