高溫鈦合金具有輕質(zhì)、高比強和耐腐蝕等優(yōu)點，在先進(jìn)航空發(fā)動機高壓壓氣機的關(guān)鍵部件中具有明顯的應(yīng)用優(yōu)勢，迄今為止，航空發(fā)動機用高溫鈦合金的使用溫度已達(dá)到600℃，如英國的IMI834、美國的Ti-1100、俄羅斯的BT36和中國的Ti60、Ti60A、Ti600等高溫鈦合金，該類型合金為近α型高溫鈦合金，具有良好的綜合力學(xué)性能[1,2]。

目前，隨著先進(jìn)航空發(fā)動機發(fā)展需求的進(jìn)一步提高，高溫鈦合金構(gòu)件也逐漸朝著高性能和整體化的方向發(fā)展，因此對材料特性和制造方法提出了更高要求[3]。激光增材制造(LAM)技術(shù)作為一種變革性的制造方法，其在成形過程中無需刀具、夾具和模具，與傳統(tǒng)的鑄造鍛造相比，具有生產(chǎn)步驟少、材料利用率高、成品率高、柔性好等優(yōu)點，為解決航空航天大型關(guān)鍵復(fù)雜精密構(gòu)件的成形以及組合制造帶來了新的機遇[4,5]。

利用自身的成形特點，激光增材制造技術(shù)已成功應(yīng)用于高溫鈦合金的成形，目前激光增材制造高溫鈦合金研究的關(guān)鍵問題之一是深入了解微觀組織的形成機理及其對力學(xué)性能的影響[6]。激光增材制造高溫鈦合金的典型微觀組織通常為β柱狀晶[7]和α′馬氏體組成的晶內(nèi)亞結(jié)構(gòu)[8]，α′馬氏體的不同形態(tài)取決于加工參數(shù)和加工零件的尺寸[9]。在激光增材制造過程中，沉積層經(jīng)歷了長時間的連續(xù)熱循環(huán)，因此微觀組織的形成機制十分復(fù)雜，相關(guān)研究主要集中在采用有限元模擬熱過程中組織的演變規(guī)律[10]以及建立物理模型描述馬氏體的形貌、分布、亞結(jié)構(gòu)及形成機理[11-13]。目前，激光增材制造高溫鈦合金的研究主要集中在使用溫度為350℃的TC4（Ti-6Al-4V）[14,15]，500℃的TA7（Ti-5Al-2.5Sn）[16]、TC11（Ti-6.5Al-3.5Mo-1.5Zr0.3Si）[17,18]、TA15（Ti-6.5Al-2Zr-1Mo-1V）[19]等鈦合金，激光增材制造 600℃高溫鈦合金的研究相對較少[20,21]，尤其在鍛態(tài)鈦合金上沉積成形600℃高溫鈦合金Ti150的研究鮮見報道。

因此，本研究采用激光增材制造技術(shù)，在鍛態(tài)Ti-6246合金上，以不同線能量密度成形600℃高溫鈦合金Ti150（以下簡稱AM-Ti150），對其沉積層及界面結(jié)合區(qū)的組織特征與成形機理展開系統(tǒng)研究，并分析了試樣的拉伸性能與斷裂機制。本研究旨在揭示激光增材制造600℃高溫鈦合金的成形特性及機理，為航空發(fā)動機用600℃高溫鈦合金復(fù)雜構(gòu)件的增材制造或修復(fù)提供參考。

1、實驗

采用氣體霧化法將600℃高溫鈦合金Ti150棒材制備成鈦合金粉末，篩選顆粒直徑為53~105μm，表面光潔度好的粉末作為激光增材制造用粉末，基板選用鍛態(tài)Ti-6246合金。

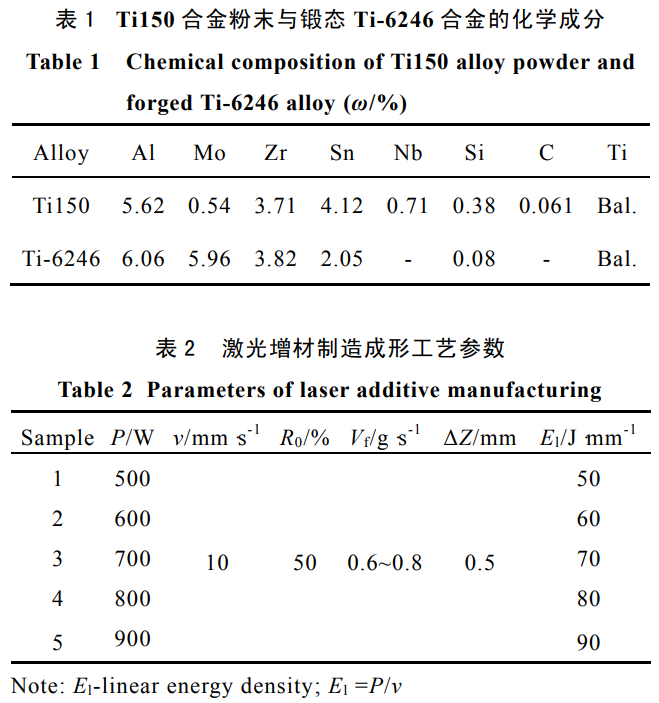

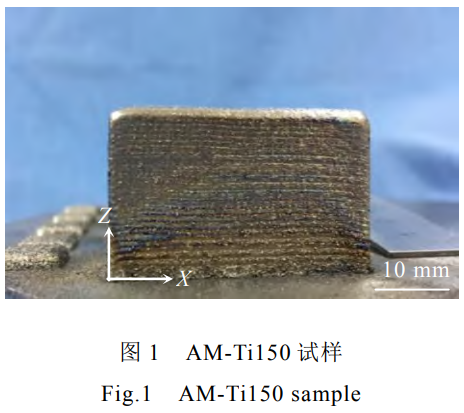

Ti150合金粉末和鍛態(tài)Ti-6246合金的化學(xué)成分如表1所示。在激光增材制造設(shè)備上進(jìn)行不同工藝參數(shù)的AM-Ti150合金試樣成形，具體成形工藝參數(shù)見表2，成形后對試樣進(jìn)行去應(yīng)力退火。圖1為實驗所得的線能量密度為90J.mm-1的AM-Ti150合金試樣，其尺寸為40mm×10mm×20mm。

采用線切割方法對不同線能量密度AM-Ti150合金試樣沿沉積高度方向取組織觀察試樣，Ti150合金和Ti-6246合金各占一半，將試樣機械磨拋后用Kroll試劑（85mLH₂O，5mLHF，10mLHNO₃）進(jìn)行腐蝕，采用Zeiss光學(xué)顯微鏡（OM）與帶有能譜儀（EDS）的Zeiss高分辨場發(fā)射掃描電子顯微鏡（SEM）對合金微觀組織和拉伸斷口進(jìn)行表征分析。采用X射線衍射儀（XRD）對Ti150合金粉末及不同線能量密度的AM-Ti150合金沉積層進(jìn)行物相鑒定。采用透射電子顯微鏡（TEM）對線能量密度為90J.mm-1的AM-Ti150合金沉積層進(jìn)行物相確定。在萬能試驗機上分別進(jìn)行室溫和450℃高溫拉伸性能測試，每種試樣重復(fù)進(jìn)行3次拉伸實驗，結(jié)果取平均值。

2、結(jié)果分析

2.1AM-Ti150合金沉積層組織特征

2.1.1缺陷特征

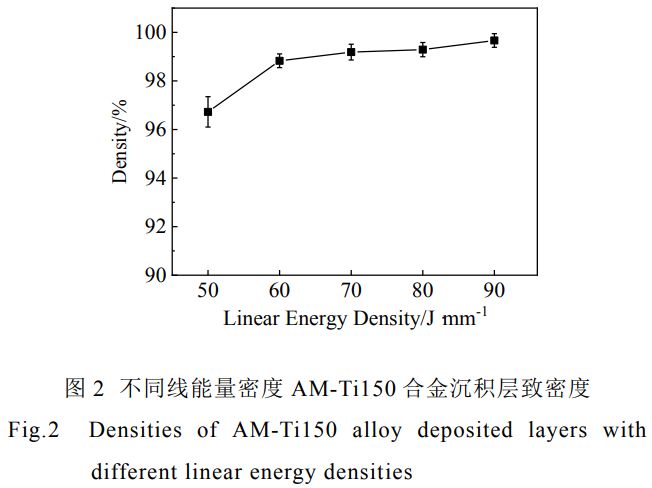

利用阿基米德排水法對不同線能量密度的AMTi150合金沉積層進(jìn)行致密度測試，致密度測試結(jié)果如圖2所示。在本研究的線能量密度范圍內(nèi)，AMTi150合金沉積層的致密度均在90%以上，且隨著線能量密度的增大，致密度增大；當(dāng)線能量密度為90J.mm-1時，AM-Ti150合金沉積層的致密度為99.67%，致密度最大，缺陷最少。

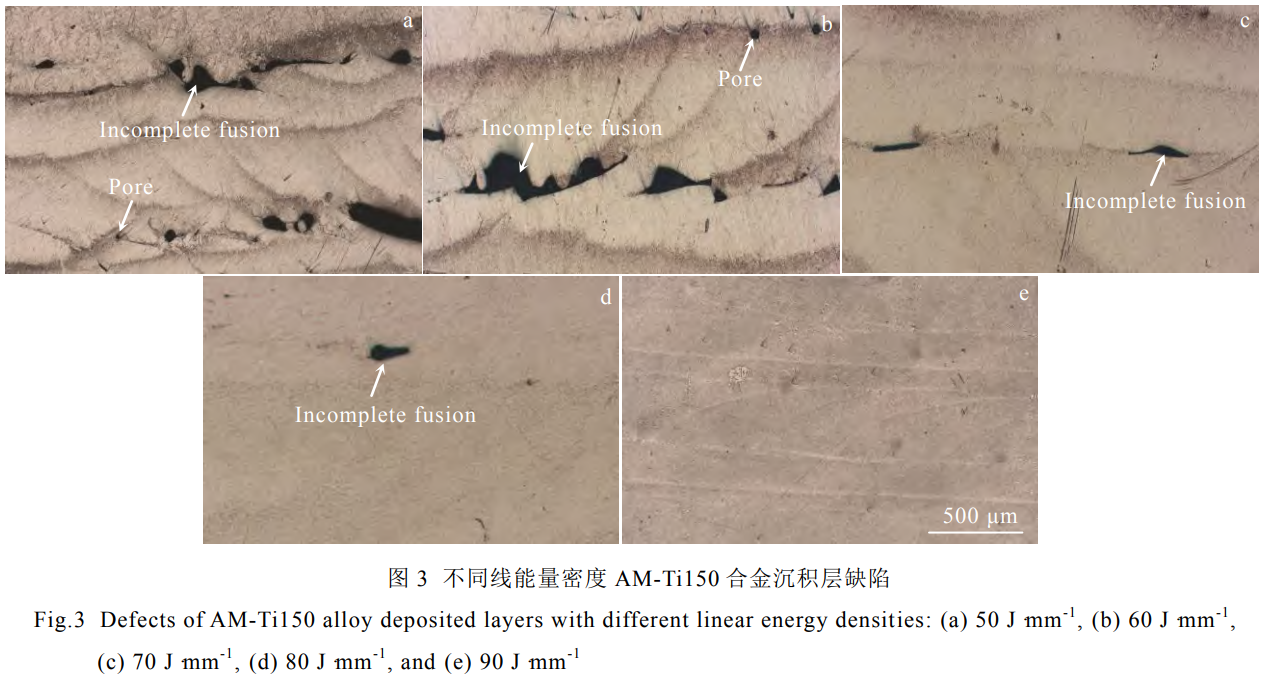

圖3為AM-Ti150合金沉積層的缺陷特征，主要分為孔洞缺陷和搭接不良缺陷2種[22]?？锥慈毕菀话愠是蛐位蝾惽蛐危毕萏卣饕妶D3a和3b，孔洞缺陷產(chǎn)生的原因，一般認(rèn)為是增材制造使用的金屬粉末中含有的空心粉所導(dǎo)致的[23]。搭接不良缺陷主要分為層間未熔合缺陷和道間未熔合缺陷。道間搭接率過小時，兩道之間搭接區(qū)域的能量密度過低，導(dǎo)致搭接區(qū)不能充分熔合，形成道間未熔合缺陷，本研究的搭接率固定，從圖3中可以發(fā)現(xiàn)不同線能量密度AMTi150合金沉積層幾乎都沒有道間未熔合缺陷，說明本研究的搭接率選取合適，搭接不良缺陷主要為層間未熔合缺陷。如圖3a~3d所示，層間未熔合缺陷為面積較小的長條狀或近三角結(jié)構(gòu)，由于線能量密度不足，無法完全熔化落入熔池的粉末，多余的粉末呈半熔化或未熔化狀態(tài)，導(dǎo)致熔深降低，在沉積下一層時，又無法將這些粉末完全熔化，形成了層間未熔合缺陷。在本研究的線能量密度范圍內(nèi)，AM-Ti150合金沉積層的缺陷隨著線能量密度的增大而減少；當(dāng)線能量密度為90J.mm^-1時，AM-Ti150合金沉積層中幾乎沒有缺陷，成形性能、冶金質(zhì)量較好，有利于成形及后續(xù)工藝的研究。

2.1.2微觀組織特征

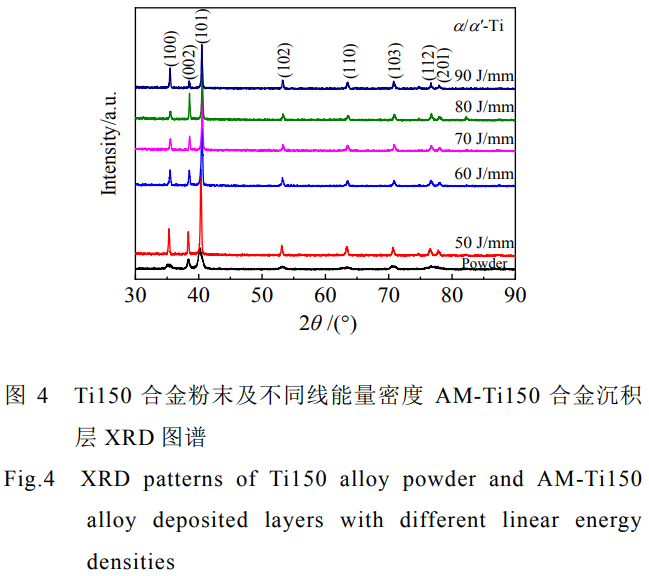

圖4為Ti150合金粉末以及不同線能量密度AM-Ti150合金沉積層的XRD圖譜，從圖中可以看出AM-Ti150合金沉積層與原始粉末的相成分一致，均表現(xiàn)出密排六方hcpα/α'-Ti的衍射峰，在該圖譜中未發(fā)現(xiàn)明顯對應(yīng)于β相的衍射峰。盡管AM-Ti150合金沉積層的相組成相同，但是其XRD衍射角相比于原始Ti150合金粉末，都發(fā)生了向高2θ角的偏移，且由于α相和α'相具有非常相似的晶格參數(shù)[24]，因此需要通過進(jìn)一步的物相鑒定以確定AM-Ti150合金沉積層的物相。通過下文詳細(xì)分析證明，本研究AMTi150合金沉積層的微觀組織為α'馬氏體相。

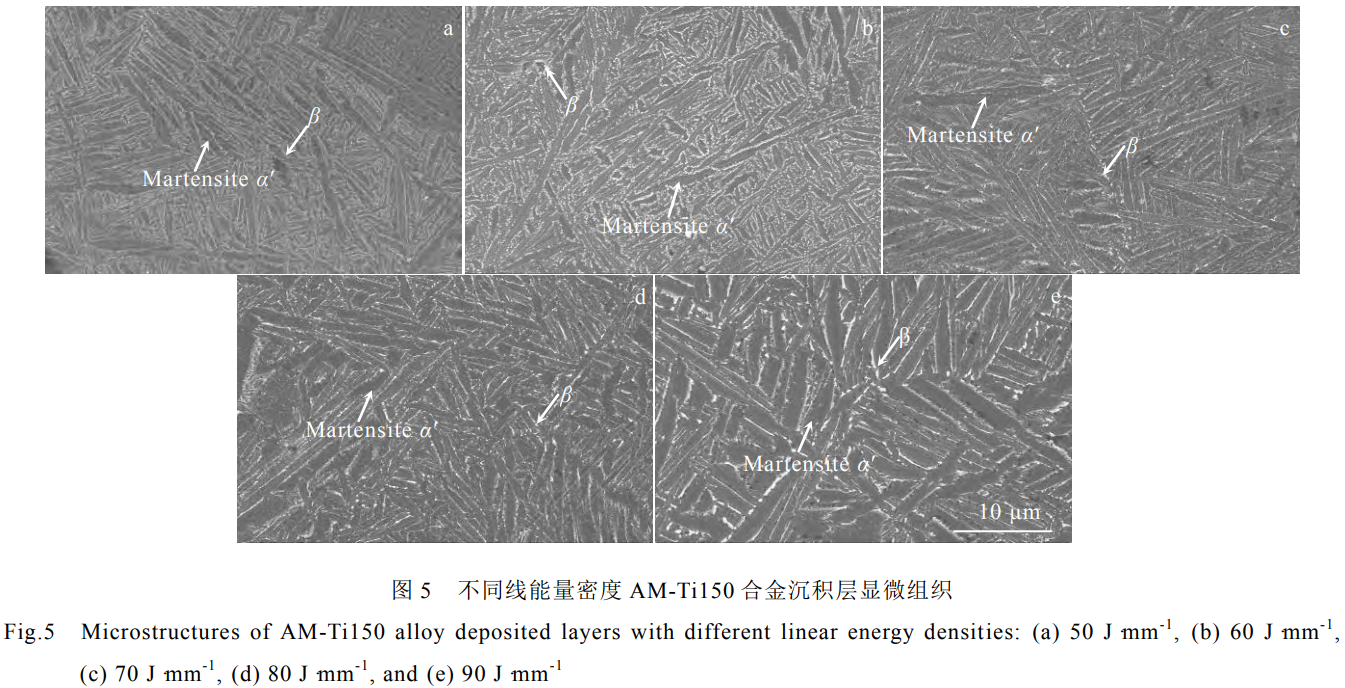

圖5為不同線能量密度AM-Ti150合金沉積層的微觀組織，從圖中可以看到白色和黑色兩相，白色相

為β相，黑色相為α'馬氏體相，α'馬氏體束集尺寸較為細(xì)小，為典型的網(wǎng)籃組織。在激光增材制造過程中，當(dāng)Ti150合金從高溫冷卻時，α'相首先在β晶界形核析出，然后沿晶界生長，形成α'相，β→α'的相變符合Burgers關(guān)系，即{110}β//{0001}α'和<111>β//<1120>α'[11-13]，從而在不同晶粒內(nèi)得到多種取向且相互交織的α'/β細(xì)小網(wǎng)籃組織。

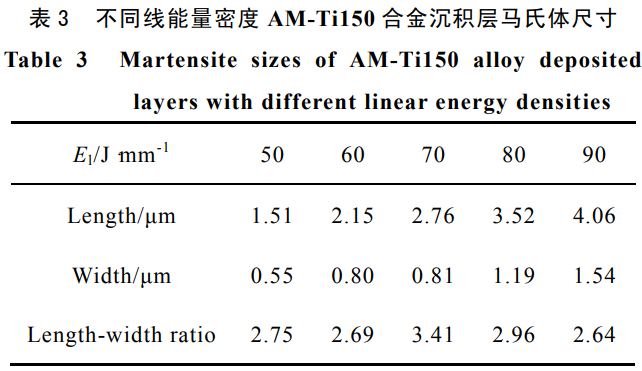

將圖5中不同線能量密度AM-Ti150合金沉積層的α'馬氏體片層的長度、寬度以及長寬比，采用Image-ProPlus軟件進(jìn)行統(tǒng)計分析，結(jié)果見表3?？梢园l(fā)現(xiàn)，在本研究的線能量密度范圍內(nèi)，隨著線能量密度的增大，α'馬氏體片層的長度和寬度逐漸增大，長寬比先增大后減小。熱積累效應(yīng)的增強使得沉積層的α'馬氏體片層明顯粗化，隨著α'相的寬度變大，α'/β間的界面數(shù)量減少，降低了相界的阻礙能力，塑性得到提升[11]，因此當(dāng)線能量密度為90J.mm-1時，AM-Ti150合金沉積層α'馬氏體片層的寬度最大，塑性最好。

2.2界面結(jié)合區(qū)組織特征

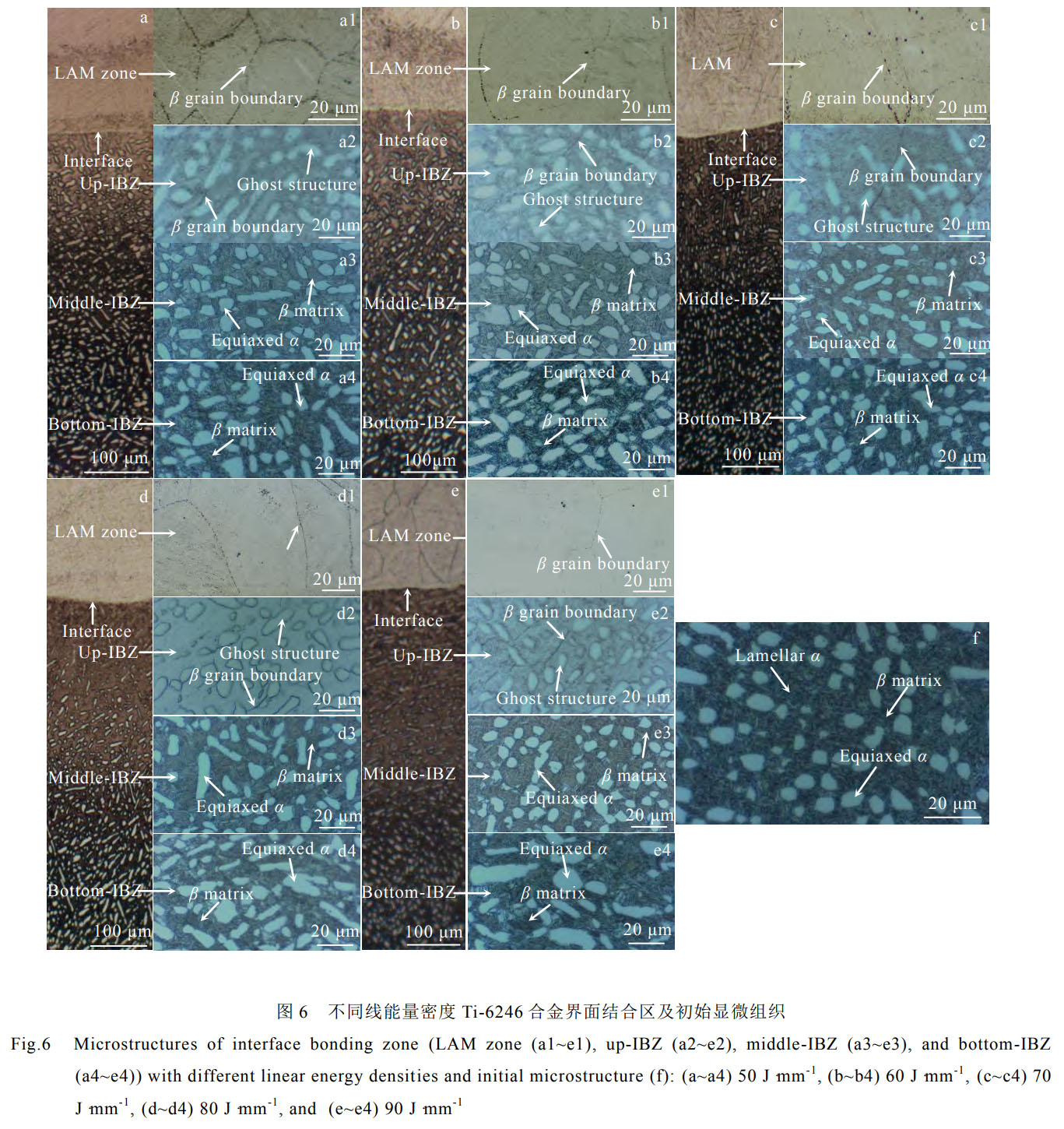

圖6a~6e為不同線能量密度AM-Ti150合金試樣界面附近的微觀組織，從圖中可以看出Ti150合金與Ti-6246合金之間的界面結(jié)合良好，界面下方部分的Ti-6246合金組織發(fā)生顯著變化，將該區(qū)域稱為界面結(jié)合區(qū)（interfacebondingzone，IBZ）。在激光增材制造過程中，由于受到激光熱量輸入的影響，界面結(jié)合區(qū)從上至下受到熱源影響程度的不同，其組織發(fā)生了非均勻變化，根據(jù)不同部分的組織特點，將界面結(jié)合區(qū)分為上（Up-IBZ）、中（Middle-IBZ）、下（Bottom-IBZ）3個部分，該區(qū)域的組織演變機理將在下文進(jìn)行詳細(xì)分析。

圖6a1~6e1顯示了不同線能量密度AM-Ti150合金試樣界面上方沉積層的微觀組織，可以看到界面上方的沉積層由粗大的β晶粒組成，β晶粒內(nèi)部包含細(xì)小的α'馬氏體片層。在激光增材制造過程中，熔池底 部的溫度梯度較高，熱量主要以熱傳導(dǎo)方式沿著沉積方向通過基體導(dǎo)出，從而形成反熱流方向生長的粗大

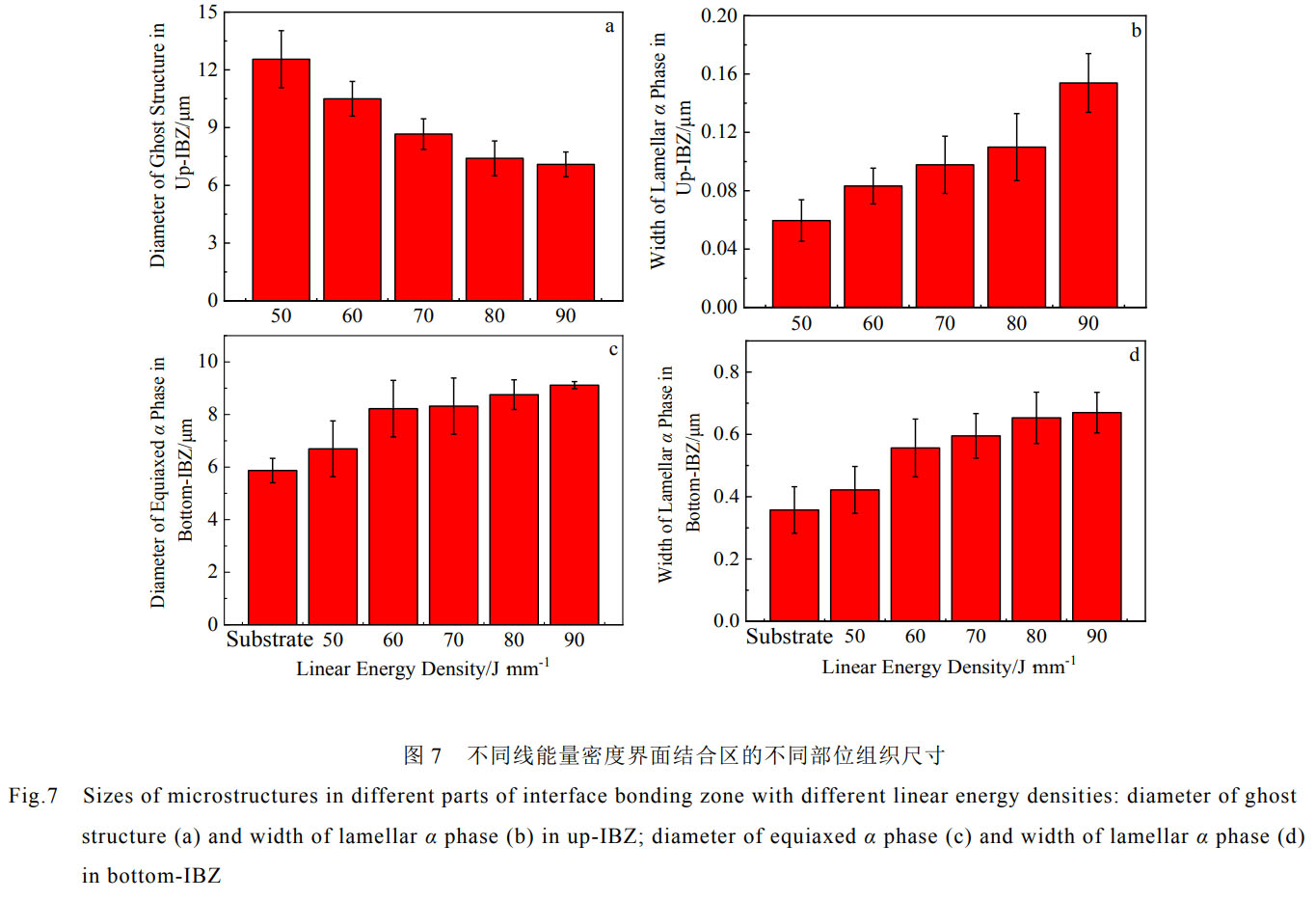

β晶粒[7]。隨著線能量密度的增大，熔池?zé)岱e累增加，沉積層的β晶粒逐漸長大。圖6f為鍛態(tài)Ti-6246合金的初始微觀組織，其初始組織為等軸初生α相和片層狀的β轉(zhuǎn)變組織組成的雙態(tài)組織。圖6a2~6e2為不同線能量密度界面結(jié)合區(qū)上部的組織特征，從圖中可以看出，界面結(jié)合區(qū)上部組織的β晶粒內(nèi)包含α片層以及一些白色的區(qū)域，這種結(jié)構(gòu)與焊接熱影響區(qū)的陰影結(jié)構(gòu)（ghoststructure）相似[25]。不同線能量密度界面結(jié)合區(qū)上部陰影結(jié)構(gòu)尺寸和α片層寬度的統(tǒng)計結(jié)果分別如圖7a和7b所示，隨著線能量密度的增大，陰影結(jié)構(gòu)尺寸減小，α片層寬度增大。如圖6a3~6e3所示，不同線能量密度界面結(jié)合區(qū)的中部組織由等軸α相和片層α相組成，但相比于初始組織，α片層之間不再是連續(xù)的β相，片層組織不再清晰。圖6a4~6e4中不同線能量密度界面結(jié)合區(qū)的下部組織仍為等軸初生α相和片層狀的β轉(zhuǎn)變組織組成的雙態(tài)組織，將不同線能量密度界面結(jié)合區(qū)下部相同高度位置以及初始組織的等軸α相尺寸和片層α相寬度進(jìn)行統(tǒng)計分析，統(tǒng)計結(jié)果分別如圖7c和7d所示，隨著線能量密度的增大，等軸α相尺寸和片層α相寬度均增大。

2.3力學(xué)性能

2.3.1室溫拉伸性能

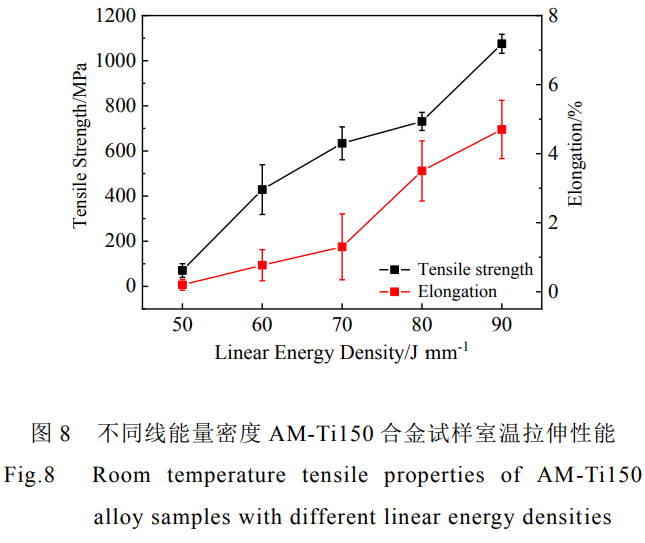

不同線能量密度AM-Ti150合金試樣的室溫拉伸斷裂位置均位于沉積層，遠(yuǎn)離界面，表明AM-Ti150合金與Ti-6246合金之間界面結(jié)合良好，界面結(jié)合區(qū)的室溫強度超過沉積層。AM-Ti150合金試樣的室溫拉伸性能如圖8所示，結(jié)果表明，在本研究的線能量密度范圍內(nèi)，隨著線能量密度的增大，AM-Ti150合金試樣的室溫抗拉強度和延伸率均增大；當(dāng)線能量密度為90J.mm-1時，AM-Ti150合金試樣的室溫抗拉強度和延伸率分別為1075MPa和4.7%。缺陷對于AM-Ti150合金試樣的室溫抗拉強度影響顯著，室溫抗拉強度的增大，主要歸因于線能量密度的增大帶來缺陷的減少，從而致密度增大。鈦合金馬氏體板條的粗化會導(dǎo)致合金塑性的提高，因此隨著線能量密度的增大，AM-Ti150合金α'馬氏體板條的粗化，帶來試樣塑性的提高。與鑄態(tài)[26]、鍛態(tài)Ti150合金[2]相比（見表4），AM-Ti150合金試樣的室溫力學(xué)性能表現(xiàn)出高強度、低塑性的特點，其強度超過鑄鍛件，但塑性低于鑄鍛件，因此需要結(jié)合后處理來改善AMTi150合金的塑性。

2.3.2高溫拉伸性能

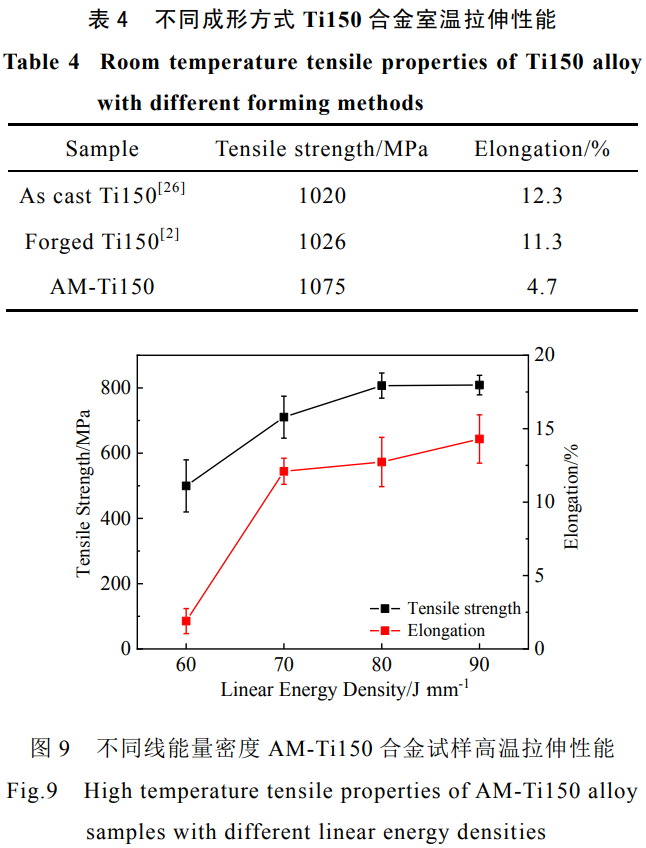

對不同線能量密度AM-Ti150合金試樣在450℃下進(jìn)行高溫拉伸性能測試，試樣的高溫拉伸斷裂位置均位 于沉積層，表明界面結(jié)合區(qū)的高溫強度超過沉積層。圖9給出了不同線能量密度AM-Ti150合金試樣的高 溫拉伸性能，結(jié)果表明，在本研究的線能量密度范圍內(nèi)，隨著線能量密度的增大，試樣的高溫抗拉強度和 延伸率均呈上升趨勢；當(dāng)線能量密度為90J.mm-1時，高溫抗拉強度和延伸率分別為808.7MPa和 14.3%。

3、討論

3.1AM-Ti150合金沉積層組織成形機理

Ti150合金的α'馬氏體是富含β相元素Mo的過飽和固溶體，其Mo元素的含量高于平衡α相，從而 引起晶體結(jié)構(gòu)的較大畸變，根據(jù)晶格常數(shù)的計算，Mo原子（0.136nm）的原子半徑小于Al原子（0.143nm），從而α'馬氏體的晶格常數(shù)比平衡α相小，根據(jù)布拉格方程（Bragg'slaw）可以得到，其衍射角隨晶格常數(shù)的減小而增大，因此Ti150合金的α'馬氏體衍射峰向更大的角度移動。

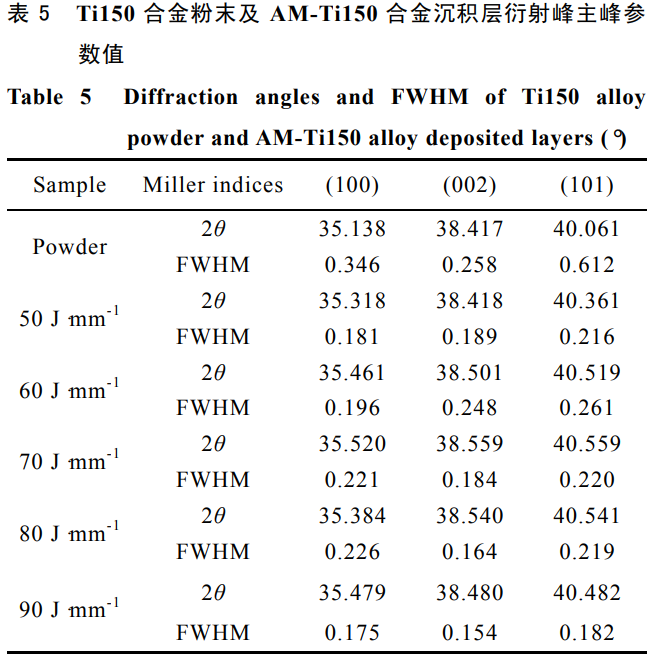

AM-Ti150合金沉積層的衍射峰中主峰所對應(yīng)的2θ衍射角的具體數(shù)值如表5所示，相比于原始Ti150合金粉末，其衍射峰向右偏移，這表明AM-Ti150合金沉積層的微觀組織為α'馬氏體相。在激光增材制造過程中，快速冷卻抑制了溶質(zhì)的擴散，導(dǎo)致AMTi150合金沉積層非平衡α'馬氏體相的形成[8]。

激光增材制造的成形特點會使得成形試樣冷熱不均勻，從而產(chǎn)生殘余熱應(yīng)力，導(dǎo)致成形試樣出現(xiàn)裂紋甚至斷裂[7]，因此需要通過調(diào)控激光增材制造的工藝參數(shù)，來減小殘余應(yīng)力，進(jìn)而改善力學(xué)性能。殘余應(yīng)力的相對值可以通過XRD衍射圖譜的半峰寬(FWHM)值來估計。為了比較不同線能量密度AM-Ti150合金沉積層的殘余應(yīng)力，測量了其主峰的半峰寬，如表5所示。隨著線能量密度的增大，F(xiàn)WHM值呈現(xiàn)先上升后下降的趨勢，這意味著在本研究的線能量密度范圍內(nèi)，AM-Ti150合金沉積層的殘余應(yīng)力隨著線能量密度的增大而先增大再減小，當(dāng)線能量密度為90J.mm-1時，合金沉積層的殘余應(yīng)力最小。

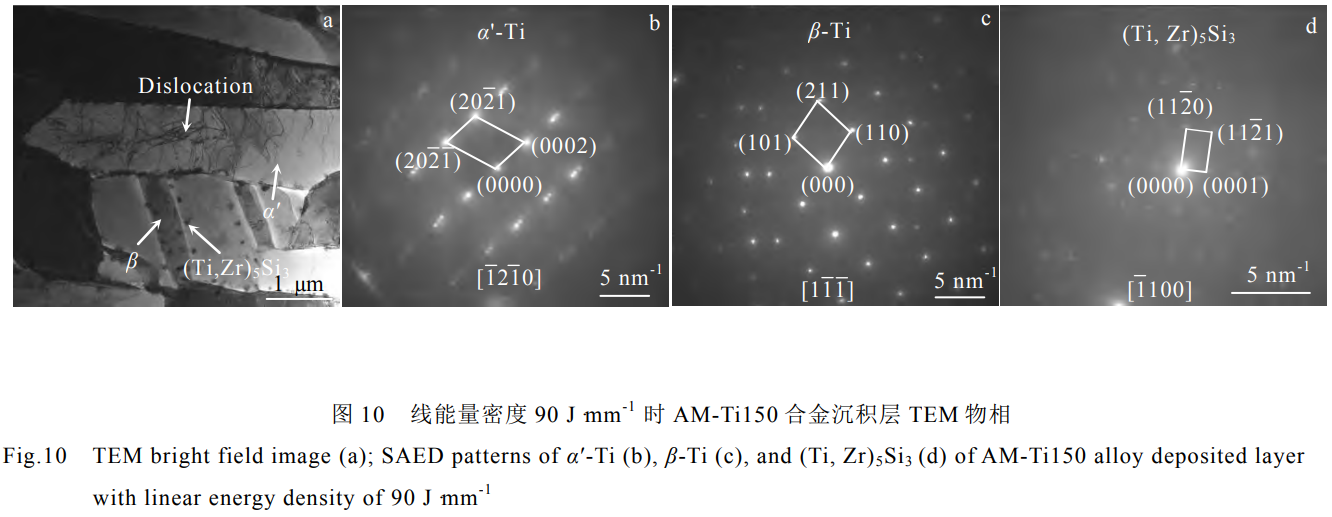

圖10為線能量密度90J.mm^-1時AM-Ti150合金沉積層的TEM物相，從TEM明場像（圖10a）可以看出，馬氏體內(nèi)部存在超高密度的位錯，選區(qū)電子衍射（SAED）花樣顯示，基體為α'馬氏體相（圖10b），同時有少量的β相（圖10c）；TEM明場像（圖10a）中有沉淀物沿著β晶界析出，經(jīng)過選區(qū)電子衍射（SAED）花樣分析，沉淀物為鈦硅化物(Ti,Zr)5Si3（圖10d）。AM-Ti150合金沉積層中硅化物的生成、析出與其成分以及成形工藝過程中溫度的變化密切相關(guān)[27]。對于近α高溫鈦合金Ti150而言，其Si元素含量為0.38%，Si的析出物主要為高溫相Ti5Si3，為六方結(jié)構(gòu)，中性元素Zr添加后，Zr會置換高溫相中部分Ti生成S1型(Ti,Zr)5Si3。在激光增材制造過程中，Ti150合金的液態(tài)熔池生成高溫相Ti5Si3，在隨后快速冷卻的過程中，Zr元素置換形成(Ti,Zr)5Si3，最后以沉淀相析出。由AM-Ti150合金沉積層的TEM組織分析中可以發(fā)現(xiàn)，其試樣力學(xué)性能高強度、低塑性的特點，主要歸因于其組織精細(xì)的馬氏體結(jié)構(gòu)、馬氏體內(nèi)部存在的超高密度位錯、以及晶界處析出的沉淀相硅化物(Ti,Zr)5Si3，該組織特征使得位錯運動受到了阻礙，大大提高了強度，降低了塑性[28,29]。激光增材制造過程具有很大的冷卻速率，當(dāng)Ti150合金從高溫冷卻時，固態(tài)相變中的形核率大大提高，α'馬氏體大量形核，β→α'相長大的時間變得很短，同時馬氏體內(nèi)部的高密度位錯可以促進(jìn)馬氏體的形核與長大，進(jìn)一步促進(jìn)了層狀結(jié)構(gòu)的形成[28]，從而最終獲得細(xì)小的網(wǎng)籃組織結(jié)構(gòu)。由于α'馬氏體板條細(xì)長，在受載時，α'/β間的相界面作為阻礙位錯運動的主要屏障，使得相界面內(nèi)的位錯塞積增多，同時α'馬氏體板條內(nèi)的高位錯密度也阻礙了位錯遷移，從而使得試樣很難發(fā)生塑性變形，塑性較低。第二相硅化物小顆粒的析出，將顯著影響位錯滑移特征，當(dāng)位錯運動到(Ti,Zr)5Si3顆粒時，將以剪切方式通過，打亂滑移面上的有序排列，產(chǎn)生反相疇界，引起有序能的增加，很大程度上阻礙了位錯的運動，提高合金的強度，降低塑性，同時在塑性變形過程中，微孔容易在第二相顆粒處形核，萌生裂紋，進(jìn)一步降低塑性[28]。

3.2界面結(jié)合區(qū)組織演變機理

激光增材制造過程中，Ti-6246合金受上方沉積層多道次、多層的循環(huán)往復(fù)受熱，當(dāng)激光光源位于同一沉積層時，由于界面結(jié)合區(qū)從上至下不同部位與熱源的距離不同，受到熱源影響的程度不同，使得該區(qū)域從上至下溫度逐漸降低；且隨著沉積層數(shù)的增高，熱源逐漸遠(yuǎn)離Ti-6246合金，界面結(jié)合區(qū)溫度逐漸下降，因此導(dǎo)致該區(qū)域相變過程不同，最終形成不同的微觀組織。

由于界面結(jié)合區(qū)下部距離熔池較遠(yuǎn)，該處無相變發(fā)生，但是受熱源影響，相比于原始Ti-6246合金，該處組織發(fā)生了一定的粗化，且隨著激光線能量密度的增大，相同高度位置的溫度進(jìn)一步升高，溶質(zhì)擴散加劇，該處組織粗化更為顯著。界面結(jié)合區(qū)中部組織的形成原因，是由于該處的峰值溫度相比界面結(jié)合區(qū)下部有所升高，但仍低于β相轉(zhuǎn)變溫度，片層α相和等軸α相會發(fā)生部分溶解。

界面結(jié)合區(qū)上部最靠近熱源，其升溫過程的峰值溫度超過β相轉(zhuǎn)變溫度，快速冷卻過程中形成α′馬氏體相，在晶界處形核的α′相以片層狀的形式向晶內(nèi)生長，在隨后的熱循環(huán)過程中α′馬氏體相分解，最后形成包含晶界α相和片層α相的魏氏組織。

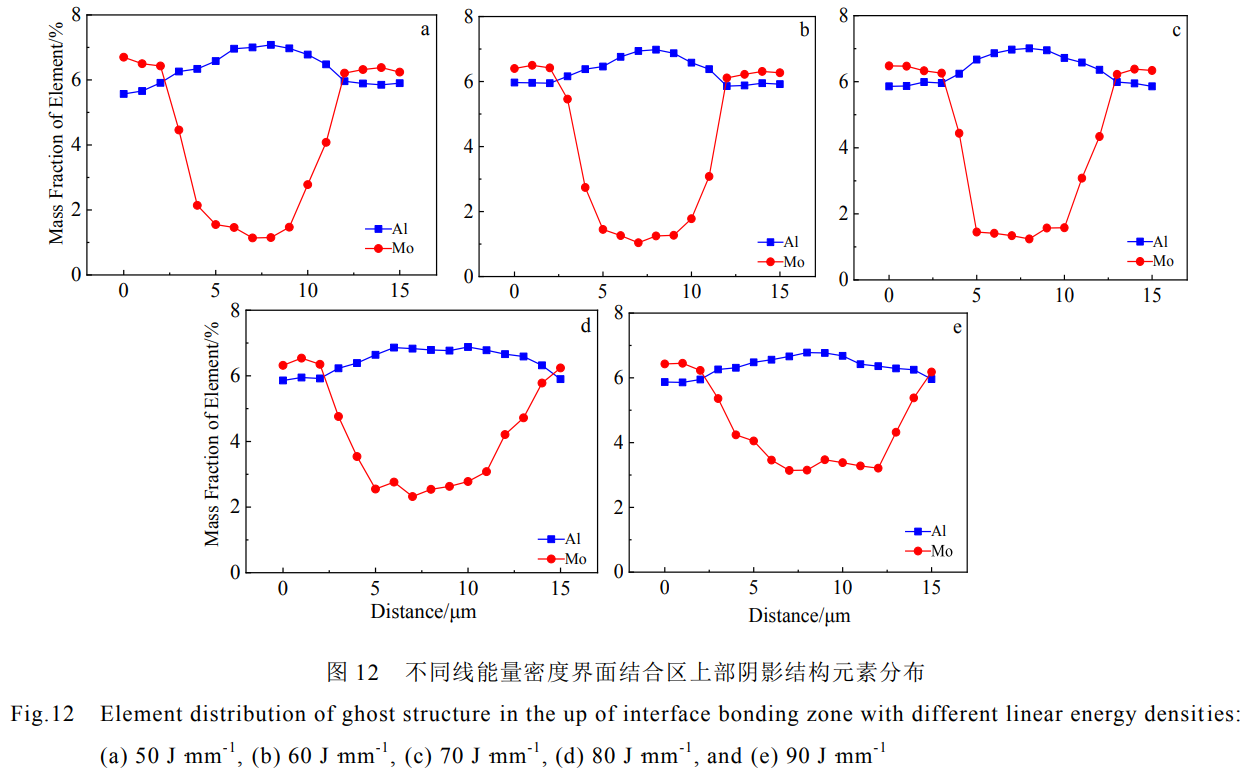

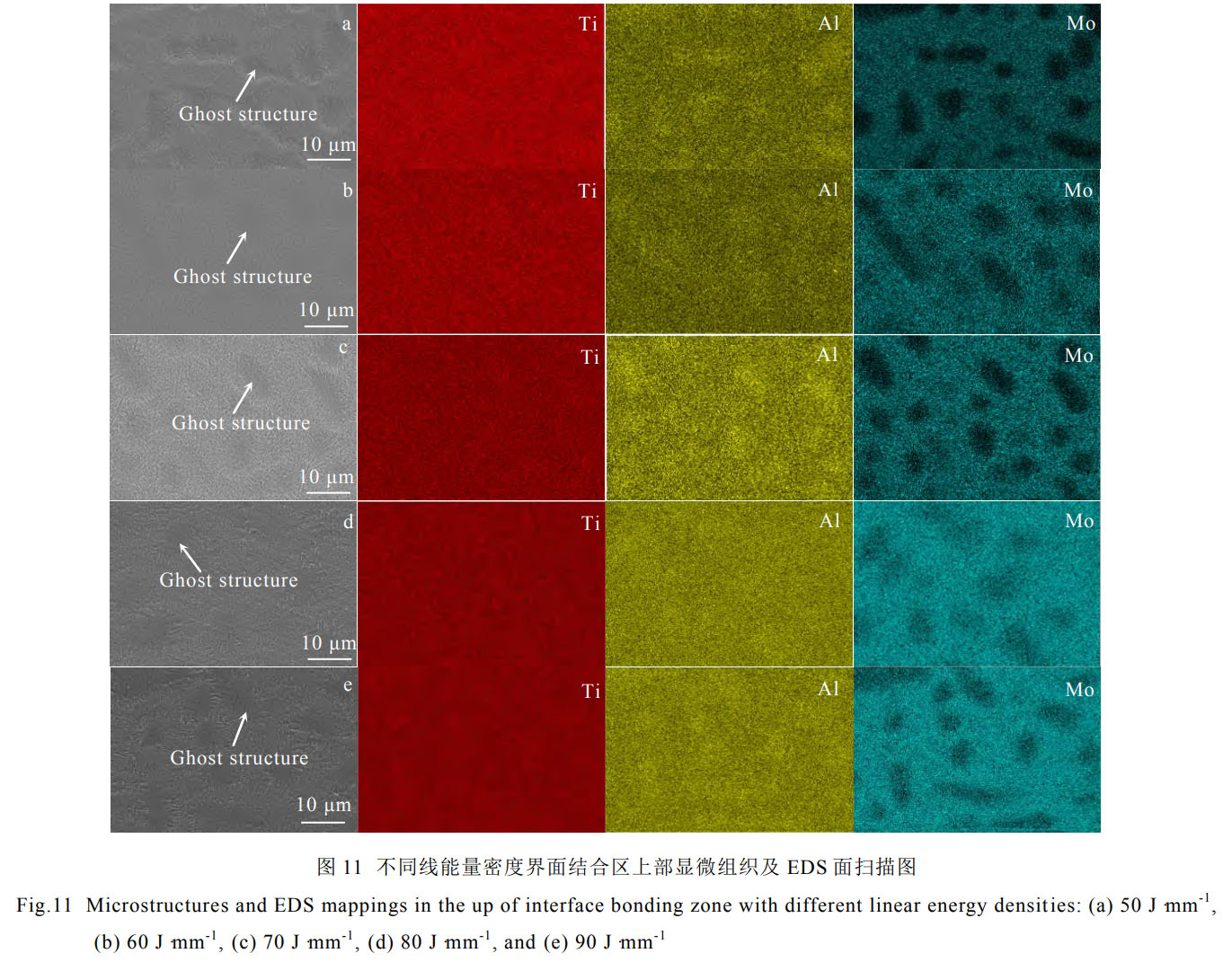

圖11為不同線能量密度界面結(jié)合區(qū)上部的掃描電鏡組織特征及EDS面掃描圖，根據(jù)EDS面掃描結(jié)果分析，陰影結(jié)構(gòu)區(qū)域的成分和周圍存在差異，該區(qū)域Al元素含量高于周圍區(qū)域，而Mo元素含量低于周圍區(qū)域，呈現(xiàn)出不同的襯度。在快速升溫、降溫的過程中，Al與Mo元素沒有足夠時間擴散達(dá)到平衡，因而形成陰影結(jié)構(gòu)。將不同線能量密度的陰影結(jié)構(gòu)進(jìn)行EDS線掃描，Al和Mo元素的線掃描分布結(jié)果如圖12所示，發(fā)現(xiàn)隨著線能量密度的增大，Al和Mo元素的擴散逐漸充分，因此陰影結(jié)構(gòu)尺寸減小。

3.3拉伸斷裂機理

3.3.1室溫拉伸斷口

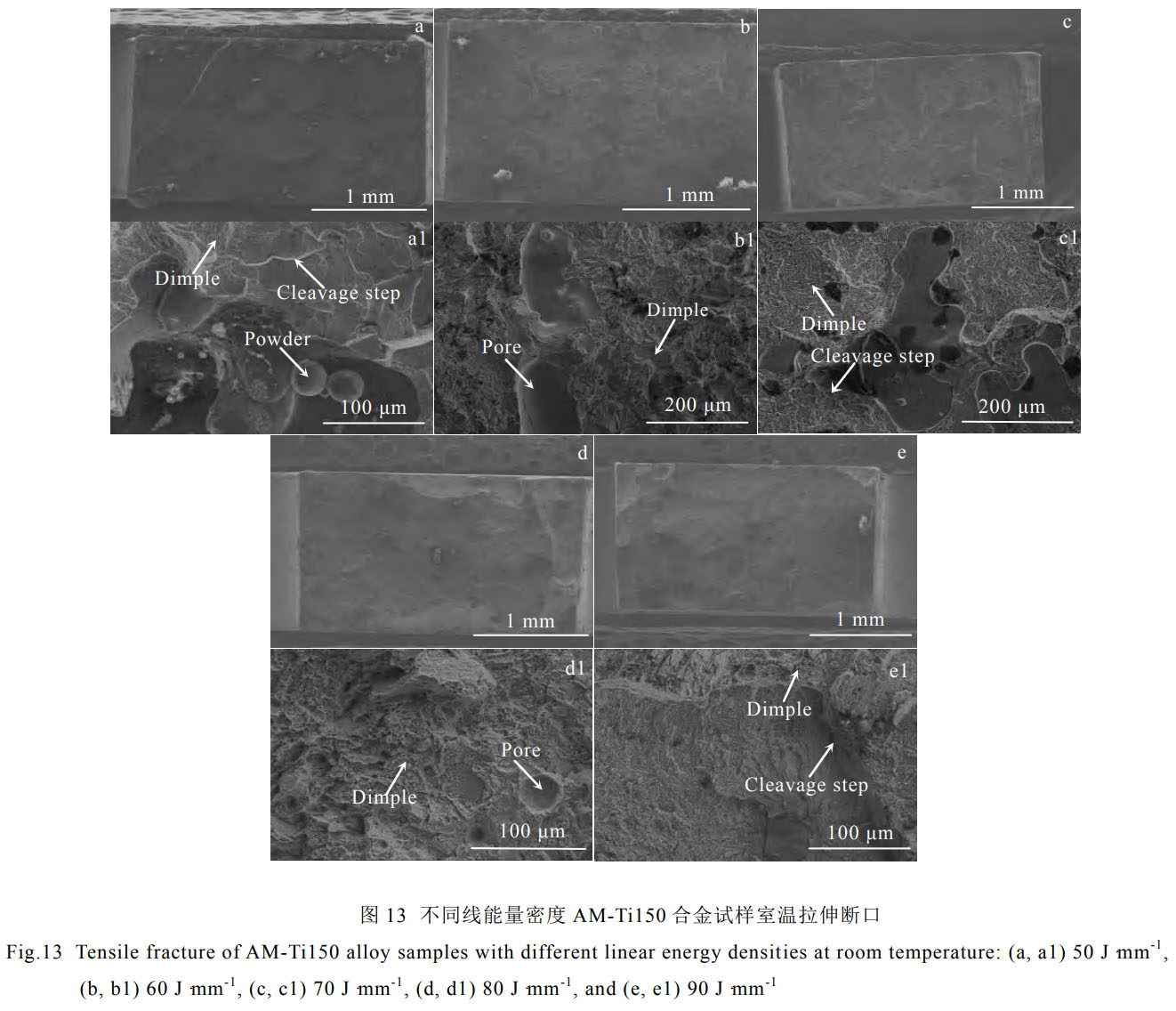

為了更深入研究不同線能量密度AM-Ti150合金試樣室溫拉伸性能的變化規(guī)律及拉伸斷裂機理，對試樣的室溫拉伸斷口進(jìn)行了分析，如圖13所示，不同線能量密度試樣的室溫拉伸斷口形貌均比較平齊，呈暗灰色，無明顯縮頸。當(dāng)線能量密度為90J.mm-1時（圖13e,13e1），斷口沒有未熔合區(qū)域，表明成形試樣致密化程度高，斷口表現(xiàn)出復(fù)雜的脆性斷裂和韌性斷裂的綜合效應(yīng)，主要表現(xiàn)為存在解理面和大量韌窩。拉伸斷口上韌窩的形狀和大小反映了塑性變形的程度，雖然AM-Ti150合金試樣的室溫拉伸斷口呈現(xiàn)出了一定數(shù)量的韌窩特征，但這些韌窩數(shù)量較少，深度也較淺，并不能反映出宏觀上較高的延伸率。當(dāng)線能量密度低于90J.mm-1時（圖13a~13d,13a1~13d1），成形試樣的斷口出現(xiàn)了較為明顯的未熔合區(qū)域，表現(xiàn)為有明顯的解理臺階或者未熔的粉末顆粒和孔洞，這是由于較低的激光能量輸入使得成形試樣的內(nèi)部出現(xiàn)了一定量的缺陷，這些缺陷在拉伸實驗過程中常作為裂紋起源，大大降低了試件的抗拉強度，這些裂紋在裂紋擴展過程中一定程度上也加快了裂紋的擴展速率，也使成形試樣的延伸率較低?？傊?，隨著線能量密度的增大，缺陷逐漸減少，成形試樣室溫拉伸斷口未熔合區(qū)基本消失，且斷口韌窩的形狀更加規(guī)則，這與成形試樣室溫抗拉強度和延伸率隨著線能量密度的增大而增大相對應(yīng)，同時也充分證明了AMTi150合金試樣的室溫拉伸斷裂機制是一種結(jié)合了脆性斷裂及韌性斷裂的混合型斷裂機制。

3.3.2高溫拉伸斷口

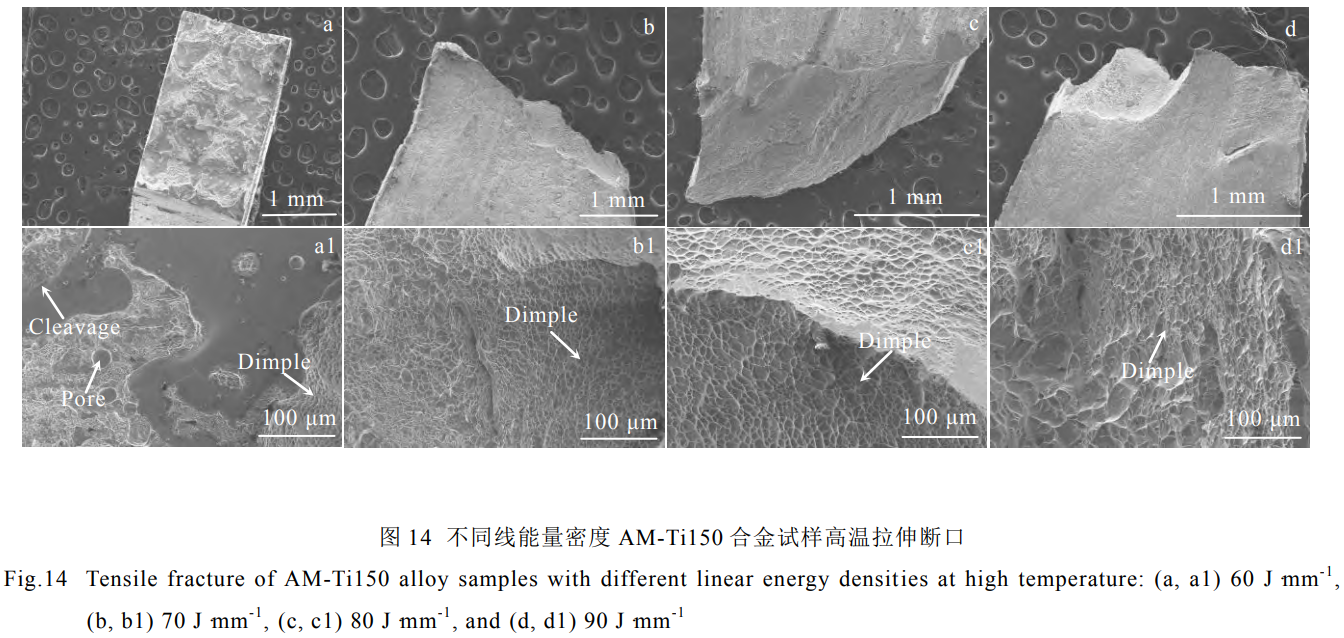

不同線能量密度AM-Ti150合金試樣的高溫拉伸斷口形貌如圖14所示。當(dāng)線能量密度為60J.mm-1時（圖14a,14a1），試樣的高溫拉伸斷口無明顯的頸縮，存在明顯的解理平臺、孔洞以及較淺的韌窩，斷裂機制是一種結(jié)合了脆性斷裂及韌性斷裂的混合型斷裂機制。當(dāng)線能量密度大于60J.mm-1時（圖14b~14d,14b1~14d1），試樣的高溫拉伸斷口均出現(xiàn)明顯的頸縮，試樣在發(fā)生頸縮之后斷裂，可以明顯看到大量的韌窩，表明此時的斷裂模式以韌性斷裂主導(dǎo)，且隨著線能量密度的增大，韌窩逐漸加深，高溫塑性逐漸增大。整體來說，隨著線能量密度的增大，AM-Ti150合金高溫拉伸試樣的斷口逐漸由混合斷裂轉(zhuǎn)變?yōu)轫g性斷裂，高溫塑性逐漸增強。

4、結(jié)論

1)AM-Ti150合金沉積層的微觀組織為α'馬氏體組成的網(wǎng)籃組織，隨著線能量密度的增大，缺陷減少、致密度增大、馬氏體片層的寬度增大；當(dāng)線能量密度為90J.mm^-1時，合金沉積層幾乎沒有缺陷，致密度達(dá)到99.67%，成形性能、冶金質(zhì)量較好，殘余應(yīng)力較小，有利于成形及后續(xù)工藝的研究。

2)界面結(jié)合區(qū)的Ti-6246合金受熱源影響形成非均勻組織。其中下部為粗化的雙態(tài)組織，中部雙態(tài)組織部分溶解，上部為魏氏組織，且上部組織形成由于Al和Mo元素擴散不充分的陰影結(jié)構(gòu)；隨著線能量密度的增大，下部組織進(jìn)一步粗化，上部組織中陰影結(jié)構(gòu)的Al和Mo元素擴散逐漸充分，陰影結(jié)構(gòu)尺寸減小。

3)AM-Ti150合金沉積層精細(xì)的馬氏體結(jié)構(gòu)及其內(nèi)部的高密度位錯以及晶界處沉淀相硅化物的析出，使得試樣呈現(xiàn)出高強度、低塑性的特點；隨著線能量密度的增大，試樣室溫、高溫的抗拉強度和延伸率均有所增大；當(dāng)線能量密度為90J.mm-1時，室溫抗拉強度和延伸率分別為1075MPa和4.7%，高溫抗拉強度和延伸率分別為808.7MPa和14.3%。

參考文獻(xiàn)References

[1] Cao Jingxia( 曹 京 霞 ), Mi Guangbao( 弭光寶 ), Cai Jianming(蔡建明) et al. Titanium Industry Progress(鈦工業(yè)進(jìn)展)[J], 2018, 35(1): 1

[2] Li Siqing(李四清), Wang Xu(王 旭), Deng Yuting(鄧雨亭) et al. Aeronautical Manufacturing Technology(航空制造技術(shù))[J], 2019, 62(19): 47

[3] Herzog Dirk, Seyda Vanessa, Wycisk Eric et al. Acta Materialia[J], 2016, 117: 371

[4] Arcella Frank G, Froes F H. Journal of the Minerals Metals & Materials Society[J], 2000, 52(5): 28

[5] Yang Qiang(楊 強), Lu Zhongliang(魯中良), Huang Fuxiang (黃福享) et al. Aeronautical Manufacturing Technology(航空制造技術(shù))[J], 2016(12): 26

[6] Zhao Zhuang, Chen Jing, Lu Xufei et al. Materials Science and Engineering A[J], 2017, 691: 16

[7] Sterling Amanda J, Torries Brian, Shamsaei Nima et al. Materials Science and Engineering A[J], 2016, 655: 100

[8] Cain V, Thijs L, Van Humbeeck J et al. Additive Manufacturing[J], 2015, 5: 68

[9] Shamsaei Nima, Yadollahi Aref, Bian Linkan et al. Additive Manufacturing[J], 2015, 8: 12

[10] Crespo António, Vilar Rui. Scripta Materialia[J], 2010, 63(1): 140

[11] Kelly S M, Kampe S L. Metallurgical and Materials Transactions A[J], 2004, 35: 1861

[12] Yang Jingjing, Yu Hanchen, Yin Jie et al. Materials & Design[J], 2016, 108: 308

[13] Zhang Dingchang, Wang Leyun, Zhang Huan et al. Acta Materialia[J], 2020, 189: 93

[14] Zhang Shuangyin, Lin Xin, Chen Jing et al. Chinese Optics Letters[J], 2009, 7(6): 498

[15] Carroll Beth E, Palmer Todd A, Beese Allison M et al. Acta Materialia[J], 2015, 87: 309

[16] Zhang Guodong, Xiong Huaping, Yu Huai et al. Materials & Design[J], 2020, 195: 109 063

[17] Zhu Yanyan, Liu Dong, Tian Xiangjun et al. Materials & Design[J], 2014, 56: 445

[18] Zhu Yanyan, Tian Xiangjun, Li Jia et al. Materials & Design[J], 2015, 67: 538

[19] Li Guochao, Cheng Xu, Wang Huaming. Journal of Iron and Steel Research International[J], 2019, 26: 631

[20] Zhang Fang, Chen Jing, Xue Lei et al. Rare Metal Materials and Engineering[J], 2010, 39(3): 452

[21] Zhang Ali, Liu Dong, Wu Xinhua et al. Journal of Alloys and Compounds[J], 2014, 585: 220

[22] Tang Chaolan(唐超蘭), Wen Jingqing( 溫竟青), Zhang Weixiang(張偉祥) et al. Journal of Aeronautical Materials (航空材料學(xué)報)[J], 2019, 39(1): 38

[23] Chen Di(陳 迪), Wang Liao(王 燎), Gao Haiyan(高海燕) et al. Applied Laser(應(yīng)用激光)[J], 2019, 39(1): 72

[24] Jiang Junjie, Ren Zhihao, Ma Zhibo et al. Materials Science and Engineering A[J], 2020, 772: 138 742

[25] Pederson R, Niklasson F, Skystedt F et al. Materials Science and Engineering A[J], 2012, 552: 555

[26] Guo Jianzhong(郭建忠), Liu Xiaohua(劉小花), Liu Di(劉 娣) et al. World Nonferrous Metals(世界有色金屬)[J], 2019(18): 1

[27] Dong Fei(董 飛), He Guoqiang(何國強), Zhang Guitian (張貴田). Heat Treatment of Metals(金屬熱處理)[J], 2007, 32(11): 5

[28] Kumar Punit, Prakash Om, Ramamurty Upadrasta. Acta Materialia[J], 2018, 154: 246

[29] Cao Sheng, Chu Ruikun, Zhou Xigen et al. Journal of Alloys and Compounds[J], 2018, 744: 357

（注，原文標(biāo)題：增材制造600℃高溫鈦合金組織特征及力學(xué)性能）
