鈦合金具有密度低、比強度高、抗腐蝕性能好等優點，廣泛應用于航空、航天、船舶、電子等各個領域。隨著航空、航天工業的發展，對裝備的載荷、強度、 剛性等要求越來越高，大型復雜鈦合金整體鑄件逐步取代傳統的“多件組合”結構 （圖1）。特別是在航空制造領域，發動機在需要高推重比的同時，還要具備更長壽命、更高可靠性與經濟性及滿足適航認證要求，加快了鈦合金鑄件向功能化、整體化、輕量化、大型化發展，鑄件已從傳統意義上的毛坯升級為近凈形整體功能部件。鑄件結構越來越復雜、外廓尺寸越來越大、最小壁厚越來越?。怀叽缇仍絹?lái)越高、冶金質量要求近乎嚴苛；對鑄件的可靠性、安全性、長時穩定性等要求越來越明確。這些都對大型鈦合金異形件提出了越來越高的要求。

圖1 大型復雜鑄件示意圖

1、國內大型鈦合金鑄件發展現狀

20世紀90年代初，我國航空發動機的鈦合金機匣采用分體鑄造再焊接成整體部件方式生產，在使用過程中由于機匣焊接量大，部件剛性差，易產生疲勞裂紋，部件可靠性和壽命下降，難以實現全壽命使用。隨著航空發動機性能要求不斷提升， 分體鑄造再焊接成整體部件的機匣類構件已滿足不了航空發動機的使用要求，需采 用結構剛性更好、更為可靠的整體鑄件。

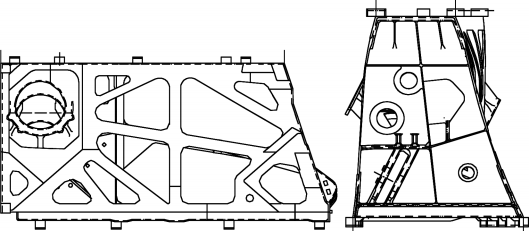

國內從20世紀90年代起開展大型鈦合金鑄件的研制工作，整體鑄造的中介機匣率先在XX10發動機上使用。開展鈦合金鑄造技術研究和鈦合金鑄件研制生產的單位有航空工業貴州安吉航空精密鑄造有限責任公司、中國航發北京航空材料研究院、 中科院金屬所、沈陽鑄造研究所、洛陽船舶材料研究所等。其中，航空工業貴州安 吉航空精密鑄造有限責任公司、中國航發北京航空材料研究院是航空用鈦合金鑄件研制和生產主要單位。近年來，我國研制的鈦合金鑄件尺寸不斷增大，從輪廓尺寸 為Φ890 mm航空發動機中介機匣，發展到輪廓尺寸為1 372 mm×782 mm×621 mm 的某鈦合金異形結構件（圖2）。

圖2 某型飛機鈦合金異形結構件

長期以來，大型復雜鈦合金鑄造主要以型號任務為技術發展導向，通用技術的發展相對滯緩，造成了鈦合金鑄造技術的進步趕不上當前鑄件質量及尺寸的發展需求，使得當前研制及生產中的大型復雜鈦合金鑄件的制備一直存在型面尺寸精度低、冶金缺陷較多、批次穩定性不夠等方面的技術瓶頸。

2、大型復雜鈦合金鑄件制造技術

20世紀80年代至90年代初，我國基本形成了鈦合金精密鑄造技術體系，近年來開始注重近凈形熔模精密鑄造技術的工程化應用技術研究。鑄造技術是實現鑄造產品質量符合性的基礎，質量符合性是產品能否實現裝備所需功能的必要保障。從鑄造技術到產品功能實現是一個復雜的過程，各項鑄造技術通過質量一致性來實現產品功能。因此，鑄造技術基礎是否扎實，尤其是能否突破瓶頸技術、關鍵技術，是大型復雜鈦合金鑄件能否安全、可靠地實現其應有功能的重中之重。下面就鈦合金鑄造過程中的尺寸精度控制技術及冶金質量控制技術進行分析。

2.1 大型復雜鈦合金鑄件尺寸精度控制技術

 精密鑄造的工藝流程復雜，從蠟?zāi)５叫蜌?、再到鑄件，進行遞次的形狀復制。蠟?zāi)?、型殼的形狀和尺寸穩定性及精度傳遞過程對最終獲得高精度鑄件具有重大影響。鑄件后續的焊接、熱處理、加工均會帶來 鑄件的變形。

2.1.1 關鍵技術難點

大型復雜鈦合金鑄件受結構限制以及制造過程多因素影響，造成鑄件變形和尺寸收縮影響因素的多樣性，要實現變形與尺寸控制就必須分別弄清各因素產生變形的機理，才能制定有效的控制方法。造成鑄件變形的主要因素如下。

（1）蠟?zāi)Ｗ冃?。由于結構復雜，蠟?zāi)Ｄ＞叽蜷_(kāi)后，模具活塊只能逐個取出。此時蠟?zāi)Ｒ徊糠峙c模具活塊接觸，另一部分被裸露出來，這造成蠟?zāi)８鞑课凰艿降氖`不能被同時解除且接觸的外界溫度也不同，形成的收縮不同；而由于大面積薄壁和不等的壁厚差，蠟?zāi)Ｗ陨硎湛s也不一致。在蠟?zāi)４娣胚^(guò)程中， 存放方式、環境溫度變化、自重等也會帶來蠟?zāi)５淖冃巍?nbsp;

（2）型殼變形。大型復雜模組在制殼過程中受自重影響在模組干燥存放過程中會發生變形；型殼是在室溫環境下復制蠟?zāi)３叽?，而澆注后型殼溫度?huì)升高到鑄件澆注溫度附近，型殼溫度變化會引起其尺寸發生變化；澆注過程中受金屬液和離心力的作用，型殼也會產生變形。

（3）鑄件凝固變形。在蠟?zāi)＝M安裝冒口和澆道以及鑄件澆注過程中，鑄件的冷卻環境和凝固收縮都受到澆冒口的影響，由于鑄件本身結構的不均勻、大面積薄壁易變形、尺寸大收縮差大等特點，受到澆冒系統對其溫度場和收縮應力的影響就更大。

（4）焊接變形。在技術標準范圍內，鑄件的某些缺陷可以通過補焊修復，但補焊過程中因局部溫度與組織變化產生的應力會導致鑄件變形。

（5）結構變形。與一般鑄件相比，大型鈦合金鑄件的尺寸和壁厚差異較大，尺寸波動受制模、制殼、澆注、熱等靜壓、熱處理等過程中的工藝環境影響更顯著。

2.1.2 解決的技術途徑

通過系統研究鑄件變形及尺寸精度演變規律，確定全流程尺寸誤差鏈的關鍵環節，并采取相應的工藝技術措施，突破以下尺寸精度控制關鍵技術。

（1）蠟?zāi)３叽缇瓤刂萍夹g(shù)。通過冷卻收縮、重力（蠕變）對蠟?zāi)Ｗ冃我?guī)律影響的測試與分析，在環境溫度受控的前提下，優化蠟?zāi)４娣艞l件；通過蠟?zāi)Ｌツ?矯形模，控制蠟?zāi)５男挝蛔冃瘟?，保證蠟?zāi)５膱A度、平面度符合工藝要求；采用三坐標或藍光檢測方 法評價蠟?zāi)３叽缇鹊姆闲浴?nbsp;

（2）型殼尺寸精度控制技術。通過制殼過程中載荷分析與校驗、脫蠟/焙燒/預熱條件下高溫-重力對型殼變形影響\熔體熱作用和充型載荷對型殼變形影響、 離心力對型殼變形的影響研究，系統制定型殼防變形措施，如：設計制造模組防變形工裝；調控制殼工藝 （濕強度、高溫強度）；調整優化脫蠟、焙燒、預熱 工藝參數，將型殼變形率控制在最小范圍。

（3）鑄件尺寸精度控制技術。研究凝固冷卻收縮對鑄件形狀和尺寸影響，結合凝固過程應力-應變模擬分析結果，通過控制熔鑄過程工藝參數（如：鑄型溫 度、澆注溫度等）、調整澆注系統、局部增厚或減薄型殼強度、控制因凝固和冷卻收縮受阻造成的應力不 均和應力集中等方法，使鑄件收縮更均勻。

（4）后處理熱過程尺寸精度控制技術。在分析大型鑄件在熱處理（含熱等靜壓、時效等）、焊接等熱過程中變形規律的基礎上，運用金屬材料的蠕變特性，設計和制造必要的熱定型工裝和防變形工裝以減小后處理熱過程中鑄件變形。

2.2 大型復雜鈦合金鑄件質量控制技術

2.2.1 關鍵技術難點

由于過程控制難度更大，大型復雜鈦合金鑄件缺陷產生的可能性較中小尺寸鑄件增加。從現有大型鈦合金鑄件的生產與加工情況來看，鑄件澆注后幾乎都存在一定數量的冶金缺陷，靠補焊挽救，毛坯合格后，在加工過程的熒光檢查中，還會有部分鑄件存在熒光顯示。對鑄件質量影響的主要因素有以下幾方面。

（1）外廓尺寸不斷增加，加大了熔體的流動距離，延長了熔體與鑄型接觸的時間，增加了熔體與鑄型相互作用的機會。

（2）壁厚差不斷增大，增加了縮孔、疏松和應力集中的機會。

（3）最小壁厚越來越小，增大了欠鑄、澆不足的可能性。

（4）鑄件結構越來越復雜，使金屬液填充過程處于多管流動過程，極易將外來物卷入鑄件成為夾雜、 夾渣等缺陷。

2.2.2 解決的技術途徑

（1）采用數值模擬分析型殼受熱條件下的溫度場和澆注時的金屬液流場、溫度場及應力場變化規律。構建實際工況下的溫度測量系統，對實際生產過程的溫度狀態和金屬液流動進行測量，從而檢驗和修正數值模擬結果。

（2）改進型殼溫度控制方法。通過型殼局部保溫或激冷等手段實現型殼散熱條件的差異化精確控制， 配合澆注工藝設計，優化金屬液凝固順序，減少充型不完整、補縮不足導致的鑄件缺陷。

（3）針對構件結構特點，結合計算機模擬優化的澆注方案，研究鑄型預熱溫度對金屬液充型補縮性能的影響，獲得優化的鑄型預熱溫度，減少流痕、澆不足、縮松縮孔等缺陷，實現鑄件完整成形。

（4）采用計算機有限元模擬技術分析溫度場對凝固中縮孔等缺陷形成的影響，預測缺陷位置?；诖私Y(jié)果，優化三維鑄件結構、澆冒口等澆注系統設計。采用X射線探傷、滲透檢驗等無損檢驗手段，結合鑄件解剖，分析檢測成形的鑄件冶金缺陷及其分布規律， 并與有限元模擬結果對比驗證，迭代工藝參數設置， 優化澆注工藝。

（5）采用熱等靜壓技術消除鑄件內部縮松縮孔缺陷。

3、大型復雜鈦合金熔模鑄造工藝案例

如圖2的某鈦合金異形結構鑄件是典型的大型復雜鈦合金鑄件。鈦合金鑄件制造工序流程長（從投料到鑄件入庫需要經過70余道主要工序），任一工藝過程操作質量對鑄件最終質量都將造成影響。主要的工藝過程有：蠟?zāi)褐?、蠟?zāi)＝M合、涂料制殼、熔煉澆 注、吹砂打磨、排故補焊、酸洗熒光、熱等靜壓、多 次X光探傷、矯形、機加終檢等。由于鈦合金熔體非?；顫?，澆注熔體多采用真空自耗電極凝殼爐獲得， 因該種熔煉方式金屬液過熱度不高，造成熔體本身粘度大、流動性差，通常采用離心澆注的方式進行鑄造 生產。

3.1 制模過程

3.1.1 制模工藝

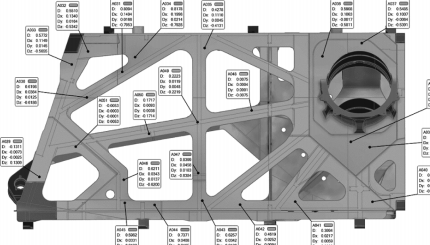

蠟?zāi)３叽缈刂剖氰T件尺寸控制的首要環節，為保 證蠟?zāi)３叽绲臏?zhǔn)確性，同時驗證工藝參數的可行性， 壓制了不同壓型預熱溫度、射蠟壓力和保壓時間的蠟?zāi)＃瑢?duì)蠟?zāi)３叽鐒澗€(xiàn)檢查、三維掃描（圖3）和破壞性全面尺寸測量，確定適合的制模工藝參數。

圖3 三維掃描結果

3.1.2 蠟?zāi)３叽缈刂萍夹g(shù)

設計了蠟?zāi)Ｌツ：蜏y(cè)具，對蠟?zāi)＿M(jìn)行符合性矯正。鑄件曲面所對應的蠟?zāi)Ｇ孀冃瘟繙y(cè)量結果表明，設計的蠟?zāi)Ｌツ：蜏y(cè)具能有效控制蠟?zāi)Ｗ冃?，?jīng)胎模固化、測具檢查控制和胎模局部矯正后的蠟?zāi)３叽缒芸刂圃?.5 mm左右（圖4）。

圖4 蠟?zāi)Ｌツ：蜏y(cè)具

3.2 澆注系統設計

3.2.1 計算機工藝方案模擬

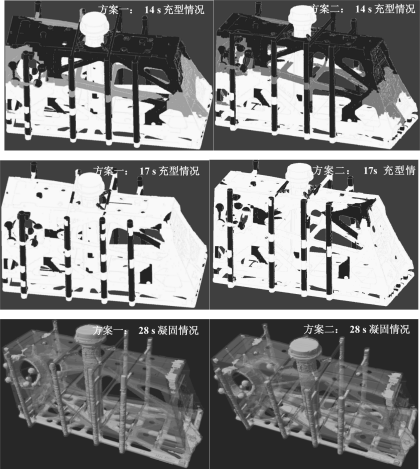

利用鑄造工藝模擬仿真軟件對表1所示不同工藝參數下的工藝方案進行了澆注和凝固模擬分析，為澆注工藝參數優化提供了依據。模擬過程見圖5。

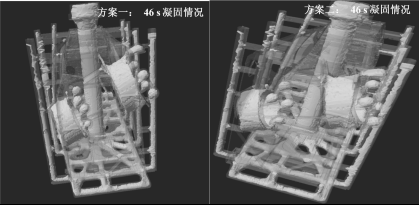

圖5 工藝模擬充型和凝固過程

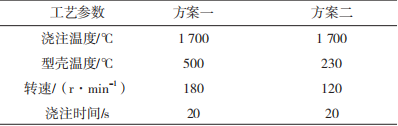

表1 工藝模擬方案

3.2.2 模擬結果分析

由圖5分析結果可知，方案一充型、補縮效果更好，其主要原因?yàn)殡x心轉速高，有利于合金的充型和補縮。若降低離心轉速，則必須大幅度提高型殼預熱溫度和加大補縮通道。但是兩種方案的軸承孔處冒口容量都不夠，補縮效果都不好，需加大厚大部位的補縮。

3.2.3 澆注系統確定

由于鑄件具有外廓尺寸大、薄壁的特點，蠟?zāi)＝M合工藝方案主要考慮了以下兩個問題：

（1）設計合適的內澆道與橫澆道以及中心澆道的比例關系，以保證型腔內獲得足夠的壓強；

（2）由于蠟?zāi)榉菍?duì)稱薄壁異型面，組合方案 （圖6）需要考慮模組在制殼旋轉過程中容易因重量不平衡而產生扭矩，導致模組斷裂。特制做涂料用工裝。

圖6 蠟?zāi)＝M合工藝示意圖

3.2.4 防變形設計

考慮鑄件筋板跨度大易變形，為保證蠟?zāi)?qiáng)度， 避免蠟?zāi)：丸T件后工序變形，在蠟?zāi)Ｏ鄳?yīng)位置組合設計制造、安裝了工藝筋，用以連接跨度較大的鑄件筋板，形成了防變形框架，如圖7所示。

圖7 蠟?zāi)７雷冃喂に嚱顖D片

3.2.5 專用涂料工裝設計

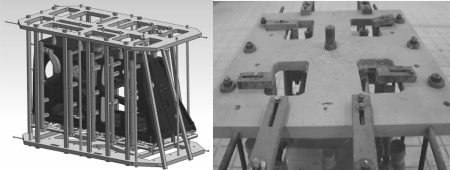

鑄件蠟?zāi)＝Y(jié)構為非對稱薄壁異型結構，在組合和涂料過程中常在澆冒口等連接部位出現裂紋或斷裂，增加了鑄件變形、跑火、氣孔和高密度夾渣缺陷的風險。為 改善模組的受力情況，發揮工裝的防變形和對模組的保護作用，最大限度減少模組出現裂紋或斷裂的風險，提高鑄件的實物質量，設計制造了專用組合工裝，防止蠟?zāi)Ｔ诮M合及涂料過程中的變形，如圖8所示。

圖8 專用組合工裝

3.3 制殼技術

鑄件蠟?zāi)３叽绱?、壁薄、整體強度差，在涂料過程中易發生垮塌或產生微裂紋。脫蠟后在型腔內表面形成飛翅，澆注時卷入金屬液中形成夾渣。因此，必須用加固框架增強蠟?zāi)＝M的強度，并且在操作過程中要認真，防止模組發生垮塌或蠟?zāi)．a(chǎn)生裂紋。

3.3.1 制殼操作

由于模組輪廓尺寸超出現有涂料生產機械手的規格限制，只能手工涂料，增加了模組沾漿和撒砂均勻性的難度，涂料工藝穩定性差。為此設計制造了專用涂料吊軸，采用吊車和人工旋轉涂料。

3.3.2 制殼工藝材料研究

高密度夾雜和熒光線性顯示一直是鈦合金鑄件的主要缺陷，型殼質量穩定性不高是主要原因之一。為進一步提高鈦合金鑄件質量，縮短生產周期，采用堿性制殼材料（硅溶膠為主）替代酸性制殼材料（以二 醋酸鋯為主），型殼經涂料焙燒后，表面質量良好， 無表面裂紋和面層脫落現象。經X光透視表明，鑄件高密度夾渣缺陷大幅度減少。

3.4 熔化澆注工藝技術研究

正確選擇與控制熔煉工藝參數，是保證獲得優質鑄件的關鍵環節。由于鈦合金是活潑性金屬，熔融狀態容易與N2、O2、H2等氣體發生反應，因此鈦合金熔煉和澆注過程要在真空狀態下進行，既防止鈦液氧化，又防止合金內的N2、O2、H2含量超出標準要求。工藝參數確定。

（1）真空度。防止熔融鈦液氧化，選擇較高的真 空度，真空壓力需小于4 Pa。

（2）電參數。由于鑄件輪廓尺寸大、壁厚薄，要得到完整的鑄件，需要較高的熔煉溫度，對于真空電弧熔煉，在保證電壓不能過高的情況下，提高溫度的關鍵是要盡量提高熔煉電流。同時，為使設備熔煉過程處于安全狀態，在提高熔煉電流的同時要防止斷弧 和偏弧。綜合上述分析，采用的熔煉電參數為：熔化電壓為34～50 V；熔化電流為28 000～32 000 A；熔化量按照模組重量計算。

（3）離心轉速。提高離心轉速是大型、薄壁鑄件充型的關鍵，根據理論計算公式為：

式中：n為離心盤轉速（r/min）；G為重力系數；R為離心盤旋轉中心到鑄件的最短距離?？紤]鑄件結構的特點，計算選用的離心轉速為200 r/min。

此外，因鑄件外輪廓尺寸較大，制作了專用的裝爐箱以保證型殼有足夠的強度承受設計轉速下的離心力，如圖9所示。

圖9 裝箱、裝爐示意圖

3.5 鑄件后處理尺寸控制

3.5.1 鑄件熱處理防變形工裝設計

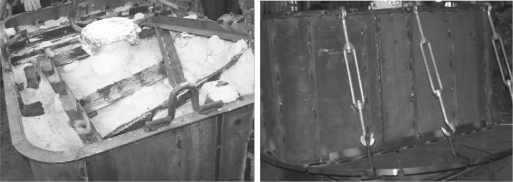

通過對比熱等靜壓前后鑄件尺寸發現，鑄件經熱等靜壓處理后存在一定的變形量。為此依據鑄件在熱等靜壓過程中的裝爐方式，從避免鑄件變形考慮，設計了圖10所示的熱等靜壓防變形工裝。同時為滿足現場研制要求，焊接制造了簡易熱等靜壓卡板，應用后對鑄件防變形起到了一定效果，熱等靜壓后鑄件經劃線檢查曲面偏差能控制在1.5 mm左右。

圖10 熱處理防變形工裝

3.5.2 鑄件真空蠕變熱矯形工藝優化研究

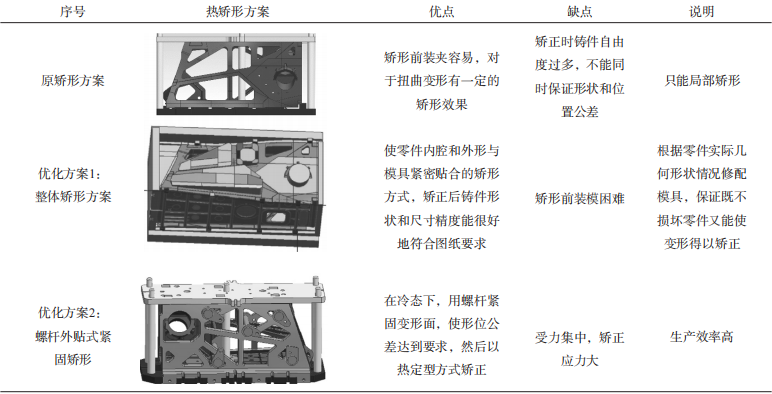

為了保證鑄件變形后的尺寸形狀和位置精度，設計制造了熱矯形模具，并進行了熱矯形工藝實驗。在鑄件研制中優化了兩種整體熱矯形工裝設計思路，具體見表2中優化方案1和2。利用優化方案2的矯形模對鑄件進行矯形后，鑄件經劃線檢查和三坐標擬合檢查后，曲面的尺寸偏差能控制在1.5 mm左右。

表2 熱矯形工藝方案對比

3.6 某鈦合金異形結構件研制結果

（1）對制模、組合、涂料、熔煉澆注、熱矯形等鑄造過程采取的技術措施有效、可控。

（2）鑄件質量符合GJB2896A之I類B級驗收要求、尺寸狀態符合HB6103—2004/CT7。經裝機試驗，滿足使用要求。

4、結束語

大型復雜鈦合金整體鑄件已經成為鈦合金熔模鑄造的發展趨勢，我國相關技術與國外相比仍存在較大差距。為減少質量波動、提高鑄件質量，以下鑄造關鍵過程的控制尤為重要：

（1）確定合理制模參數及蠟?zāi)７雷冃未胧┦谴笮蛷?fù)雜鈦合金鑄件精密鑄造尺寸精度控制的關鍵；采用熱矯形對鑄件尺寸進行控制是應對大型復雜鈦合金鑄件精密鑄造尺寸變形的重要方法；

（2）針對大型復雜鈦合金鑄件，應適當增加離心轉速、提高預熱溫度，在離心半徑較小部位及厚大部位加大冒口補縮，能有效提高質量；

（3）采用計算機模擬優化澆注系統設計，可縮短大型復雜鈦合金鑄件研制周期，快速提升產品質量。
